資料交換
Creo 10.0 STEP AP242 支援尺寸註釋參照中的曲面顯示
Creo 9.0 前的匯入 STEP 尺寸註釋包含曲面的效果

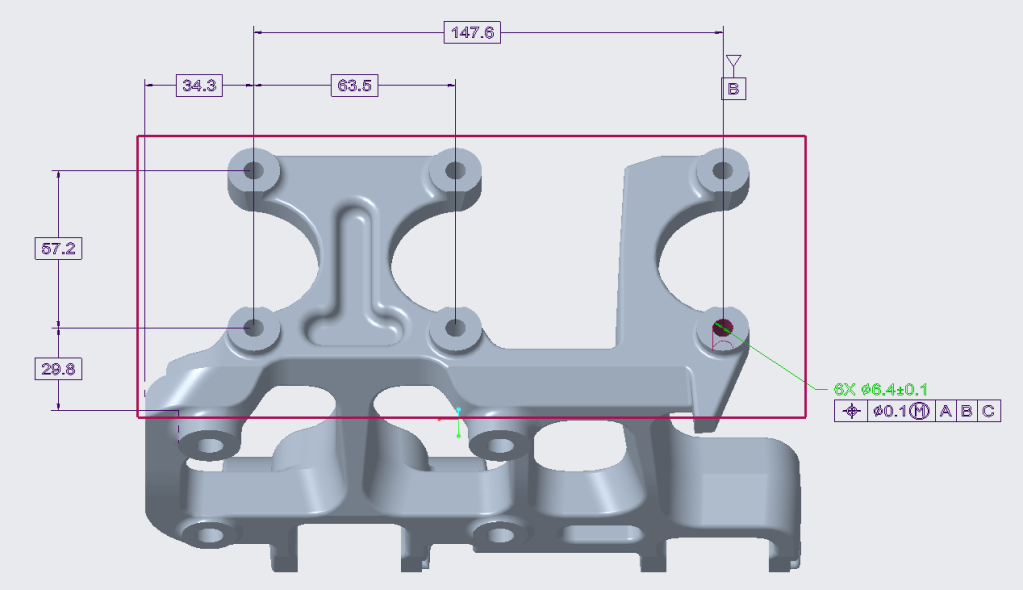

Creo 10.0 匯入 STEP 尺寸註釋包含曲面的效果
Creo 10.0 完整保留在資料交換時的維持設計意圖。
工程圖

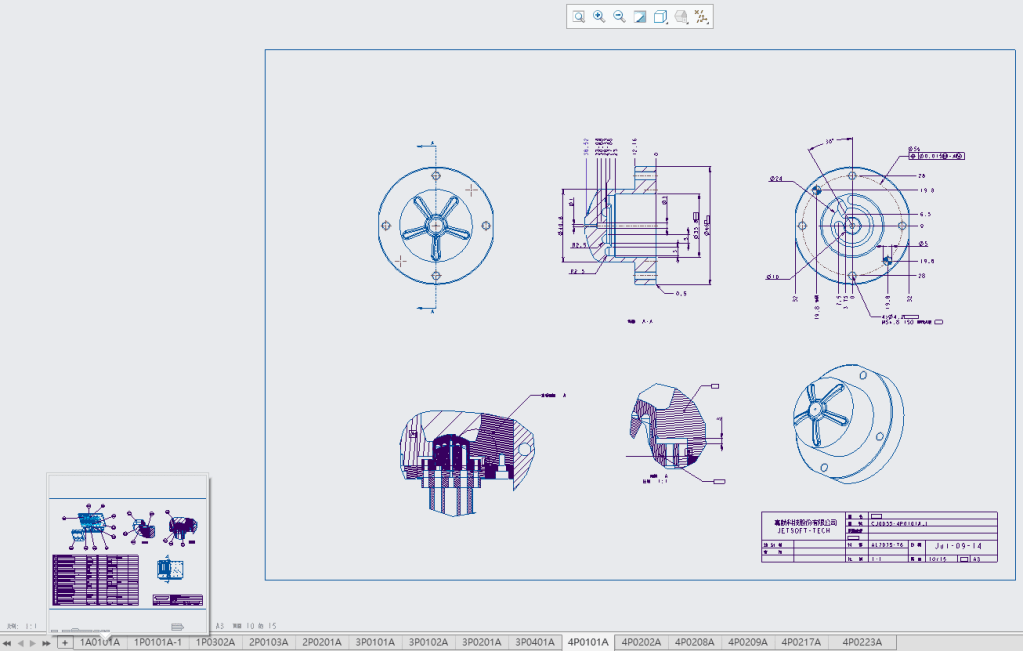

改善對於大型且複雜多頁面工程圖擷取縮圖時的效能。

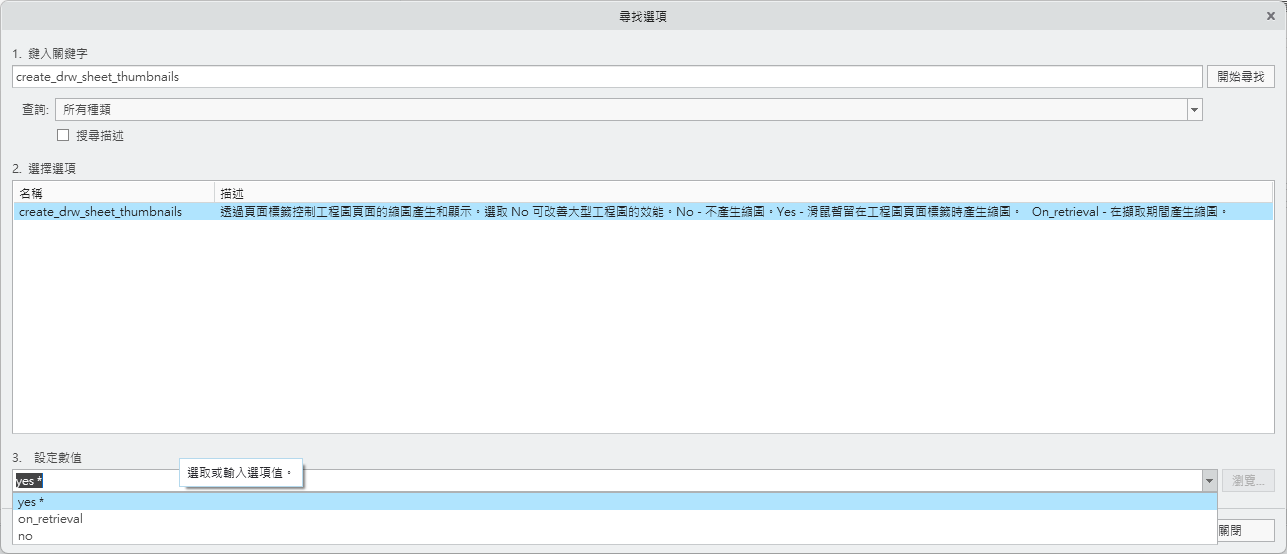

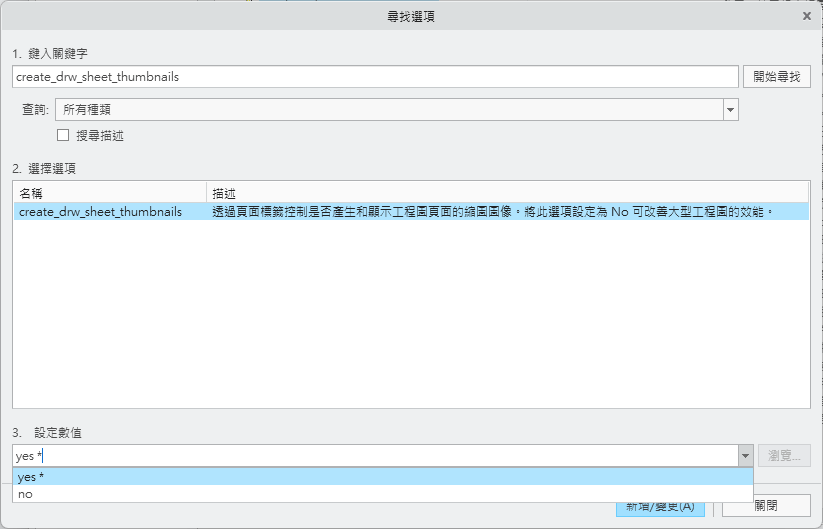

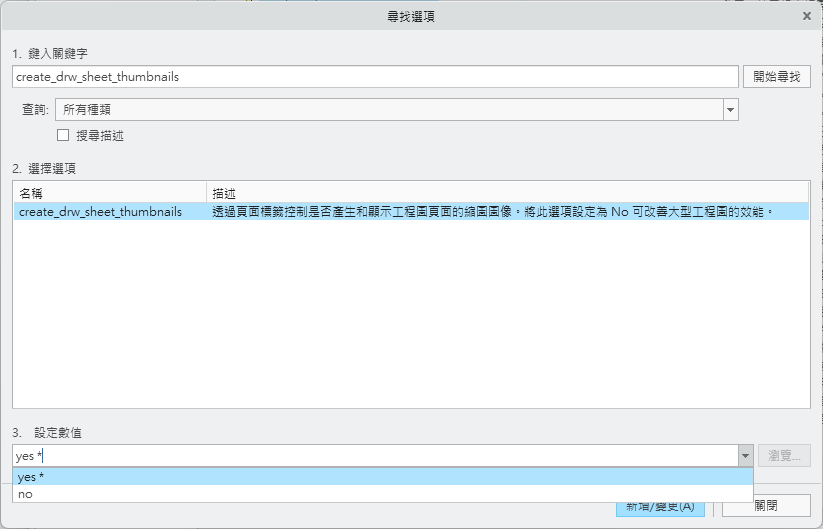

Creo 9.0 create_drw_sheet_thumbnails
Creo 10.0 create_drw_sheet_thumbnails
*yes – 滑鼠暫留在工程圖頁面標籤時產生縮圖。
on – retrieval – 在擷取期間自動產生縮圖。
no – 不產生縮圖。
基礎改善

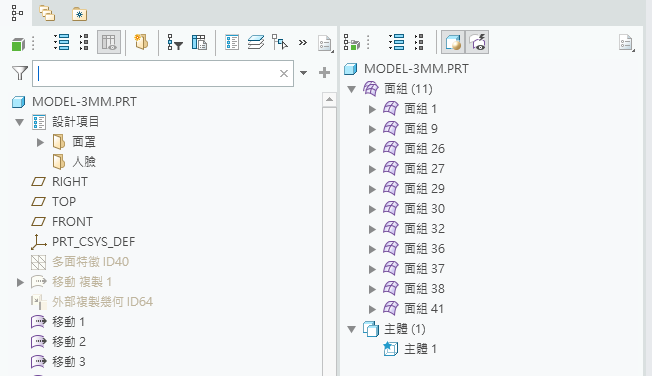

面組/主體演變樹改善 提高使用效率
拖放動作 : 可以使用拖曳的方式將演變樹內物件拖放到設計樹中的資料夾分類。
新增搜尋功能 :
Creo 9.0 演變樹中無搜尋功能
Creo 10.0 可在演變樹中進行搜尋

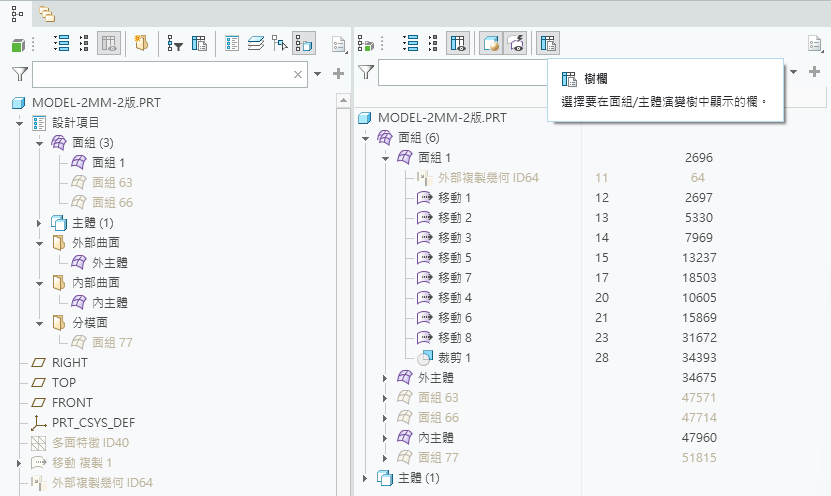

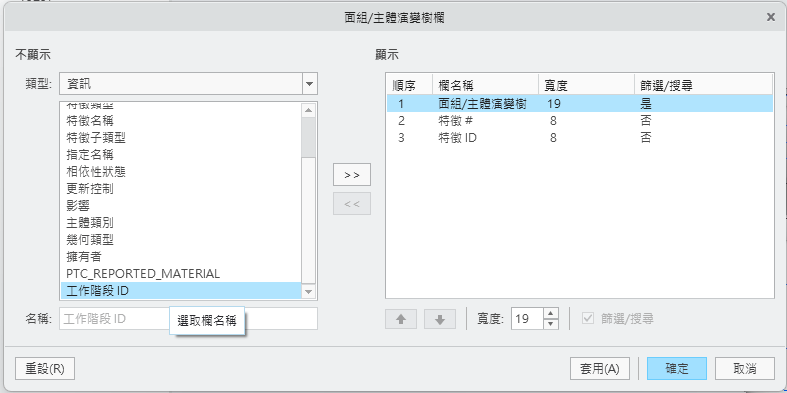

新增樹欄位配置：
Creo 9.0 演變樹中無樹欄位的配置
Creo 10.0 可在演變樹中進行樹欄位配置

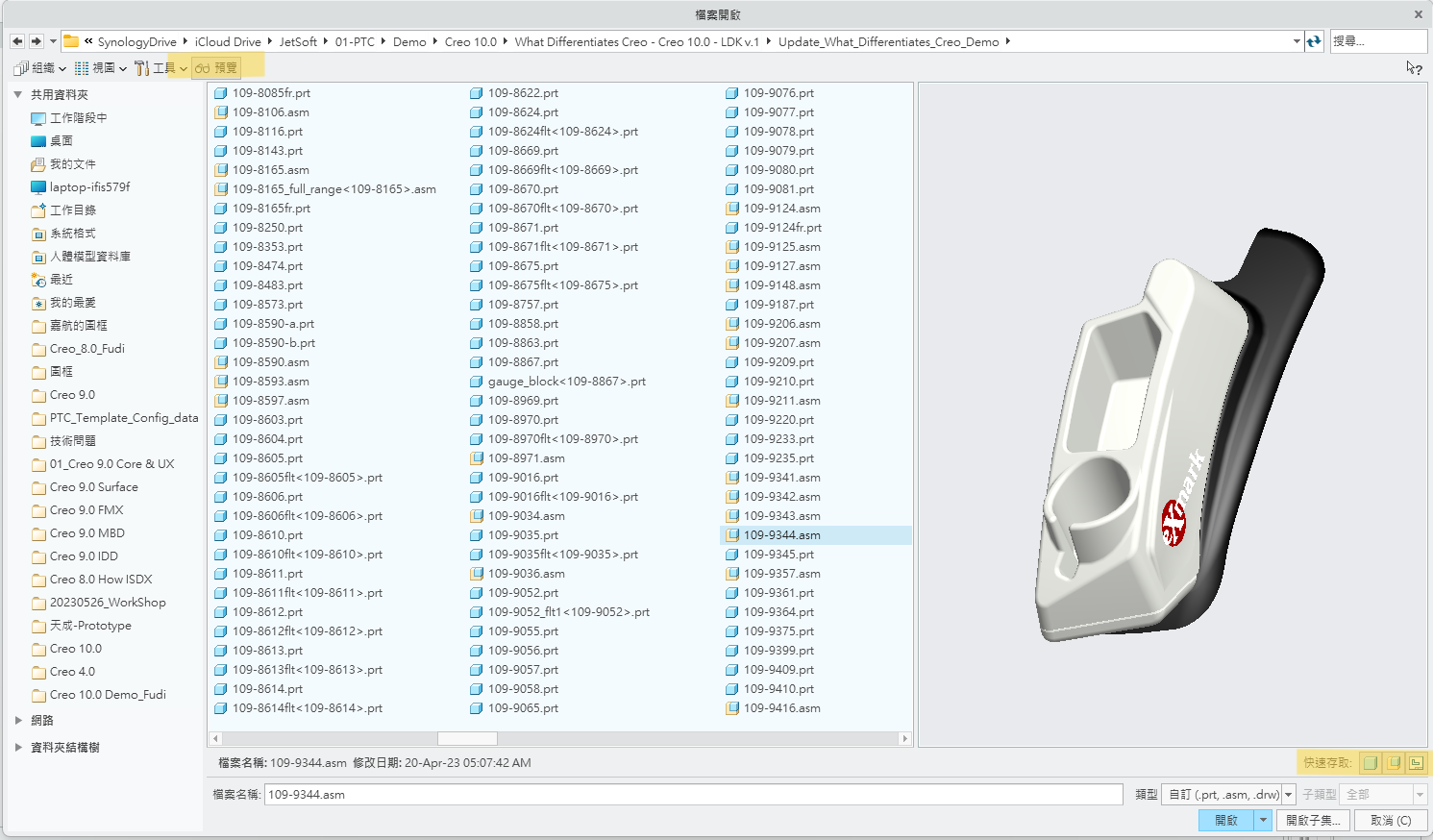

檔案開啟使用者介面改善
預覽改為右側顯示，避免擠壓以往的檔案顯示空間。
快速點選零件\組件\工程圖過濾選項。
改善所有樹狀結構

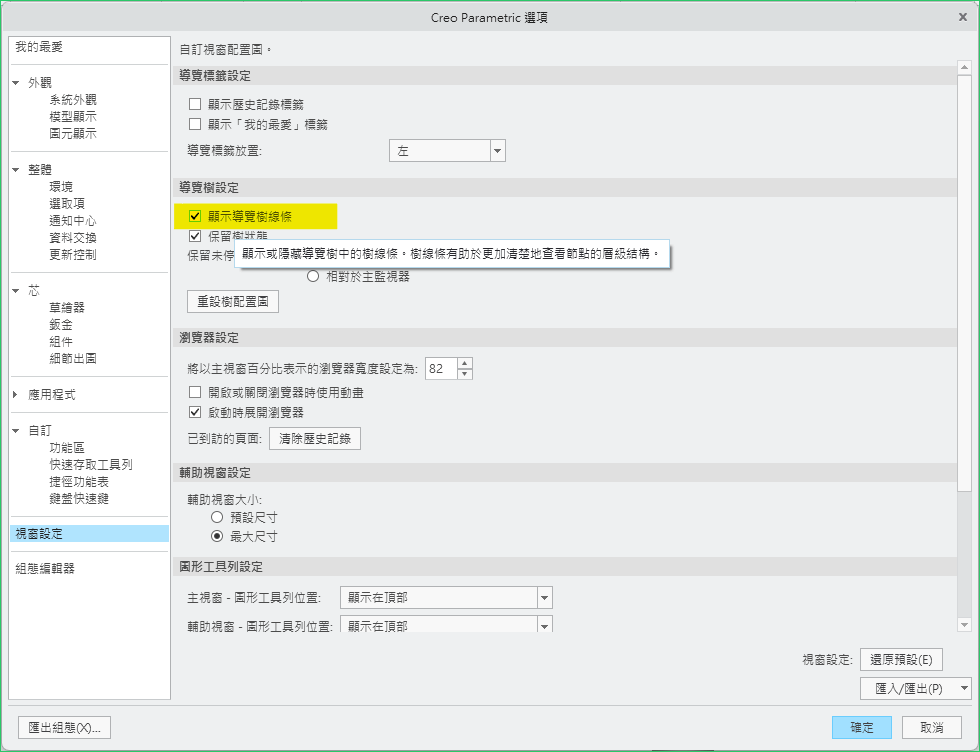

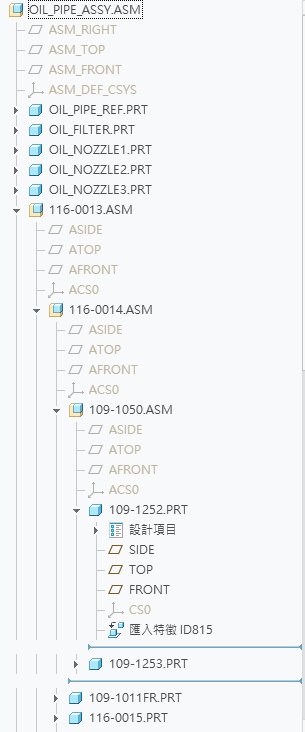

導覽樹線條更清楚的檢視結構排版。
樹設定選用啟用或關閉項目功能
建立群組特徵時已將前綴"群組"字樣刪除。
群組指令可直接在迷你工具列中選用，選取單一特徵也是如此。
在組件中重新拖曳某零組件進入到一個組件層內時以往版本無警告會被直接放入，但有可能誤放，避免此情況發生，Creo 10 將會出現視窗警告。

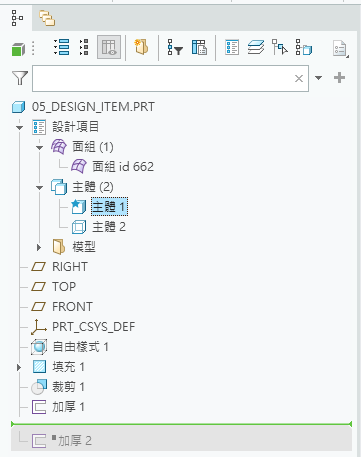

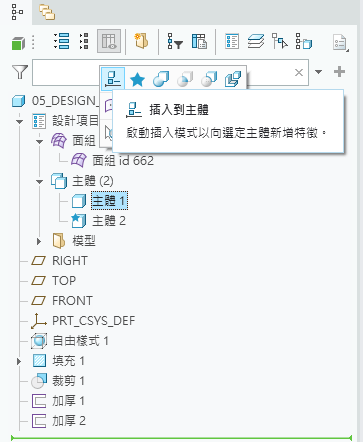

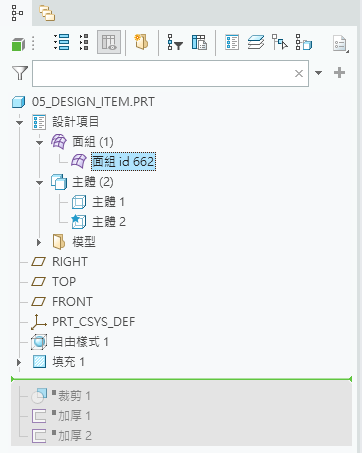

可在設計項目中針對面組或主體選用插入
插入到面組
插入到主體
零件建模
尺寸陣列

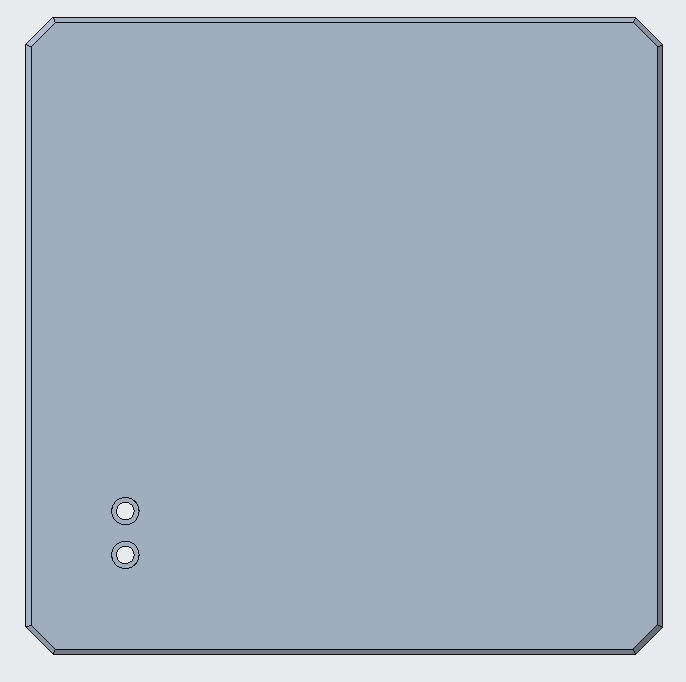

在先前版本中您只能做出這樣的效果。
現在可在尺寸陣列中添加前陣列所產生的例證數作為增量尺寸使用。

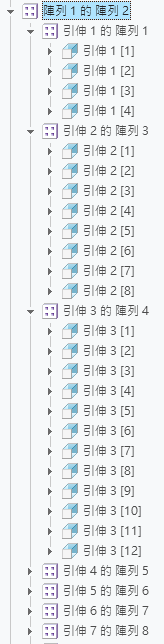

可在陣列展開看到例證數逐一增加。
關係式驅動陣列例證數量

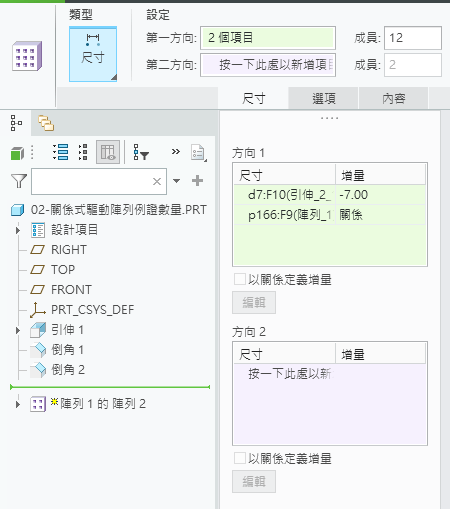

第一方向成員 12個，增量尺寸間距值 -7。
加入前陣列的例證數量並選用關係式。

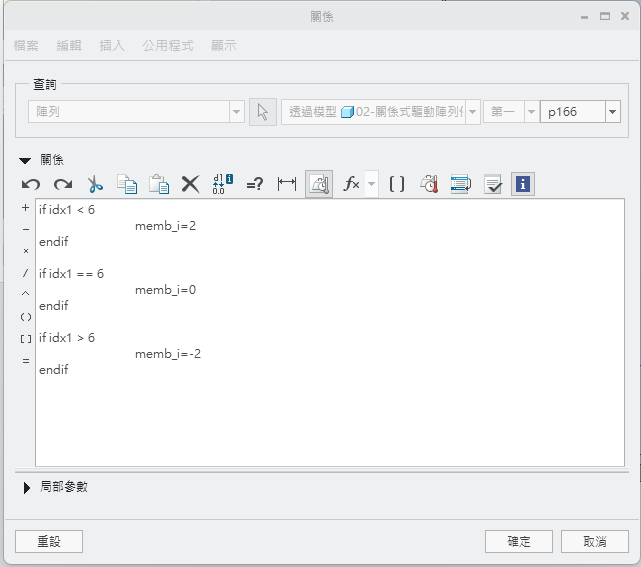

點選關係式進入編輯。
說明
輸入關係，使用下列符號：
memb_v – 指定方向中的關係驅動最終尺寸
memb_i – 指定方向中的關係驅動增量
lead_v – 導引值（可確定方向的選取尺寸）
idx1 -陣列例證索引在第一方向
idx2 -陣列例證索引在第二方向
不能在同一關係中使用 memb_v和memb_i
陣列例證在第一方向小於 6
指定方向中的關係驅動增量為 2
if idx1 < 6
memb_i=2
endif
陣列例證在第一方向是 6
指定方向中的關係驅動增量為 0
if idx1 == 6
memb_i=0
endif
陣列例證在第一方向是 大於 6
指定方向中的關係驅動增量為 -2
if idx1 > 6
memb_i=-2
endif

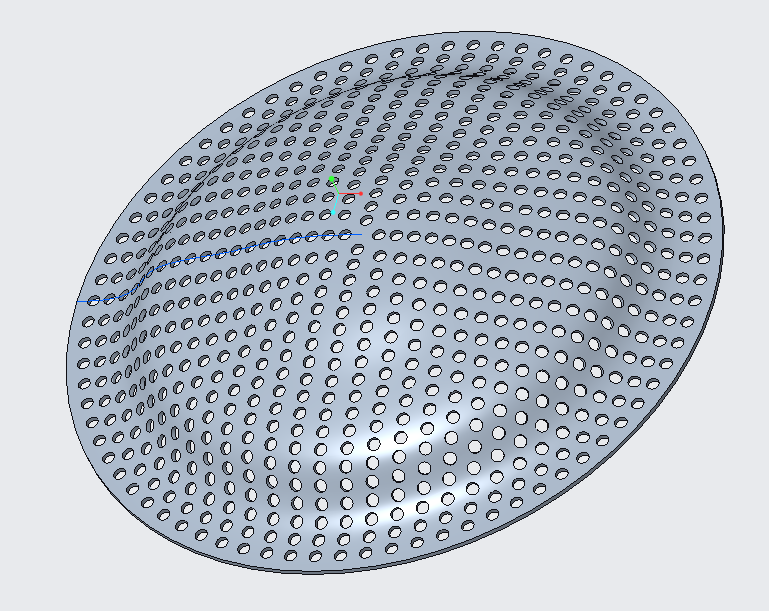

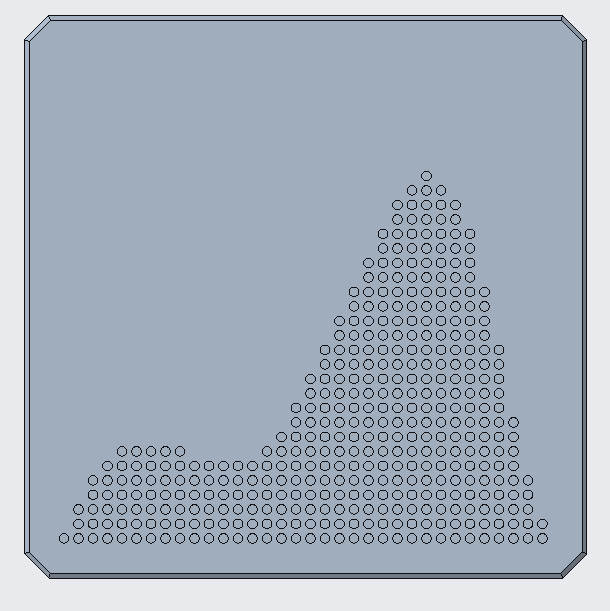

圖形驅動陣列例證數量

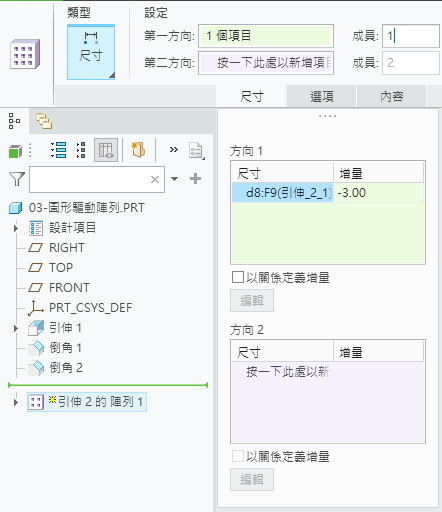

陣列例證最小數量可設為 1。

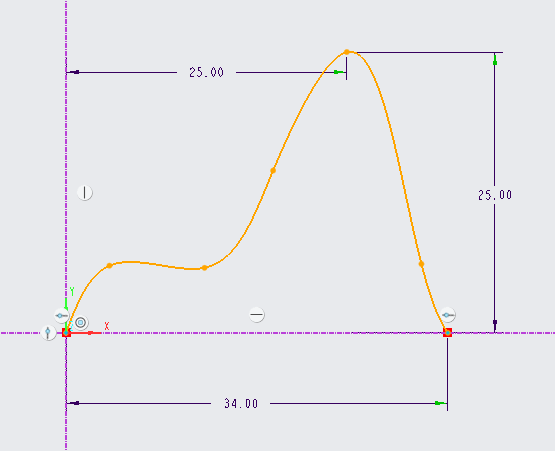

準備一個基準圖形
圖形上的尺寸視為例證的數量值
點選陣列增量進到關係編輯
memb_v = floor(evalgraph(‘a_1’,idx1))+1
使用同樣的語法將 a_1 替換圖形名稱。

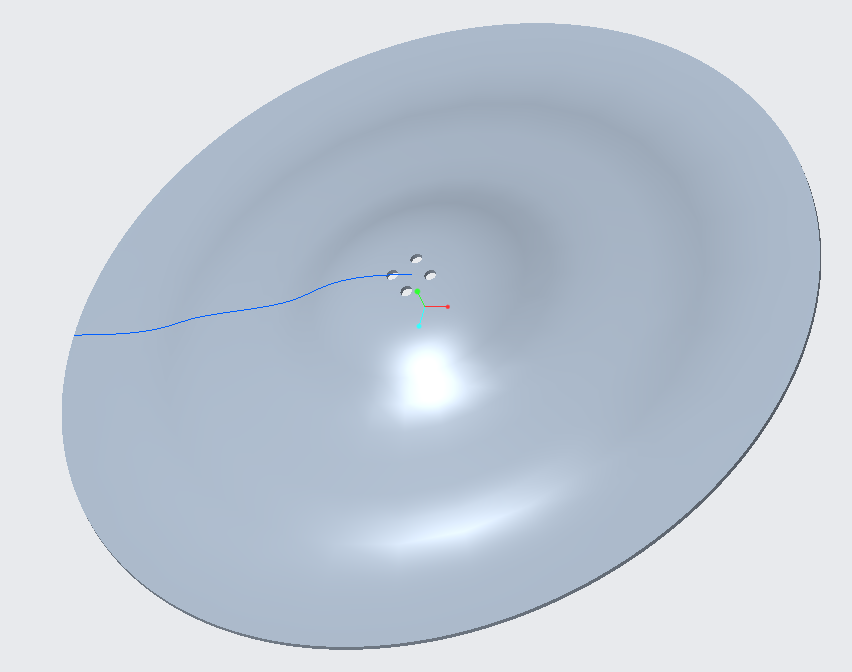

改進參照陣列的參照類型

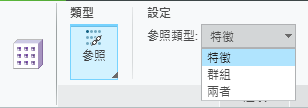

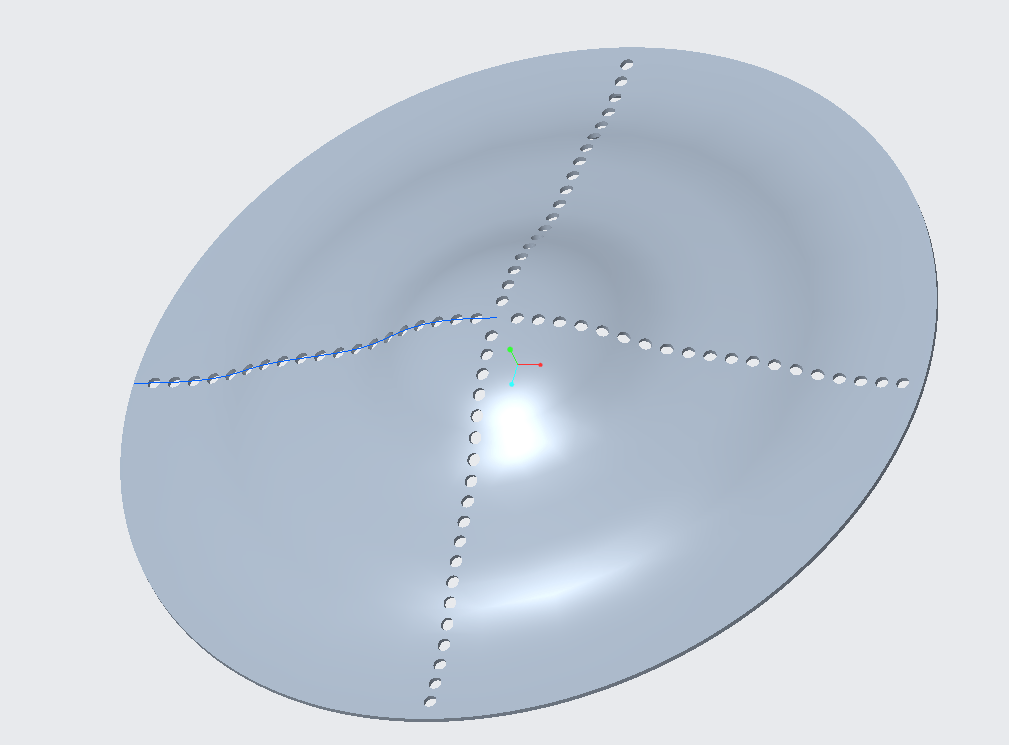

參照陣列類型可選擇 特徵＼群組＼兩者模式。

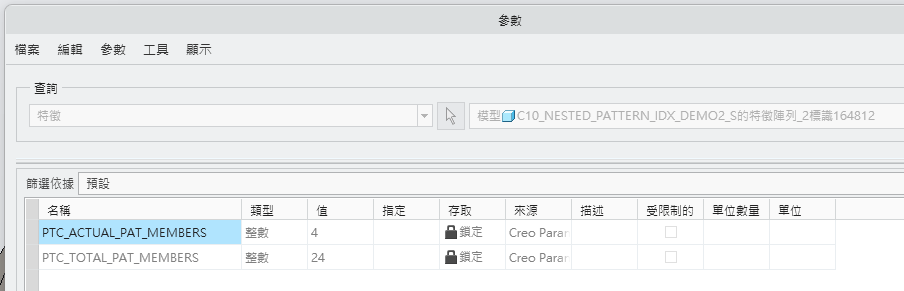

新增陣列的參數
PTC_ACTUAL_PAT_MEMBERS
PTC_TOTAL_PAT_MEMBERS
在該陣列右鍵選取參數

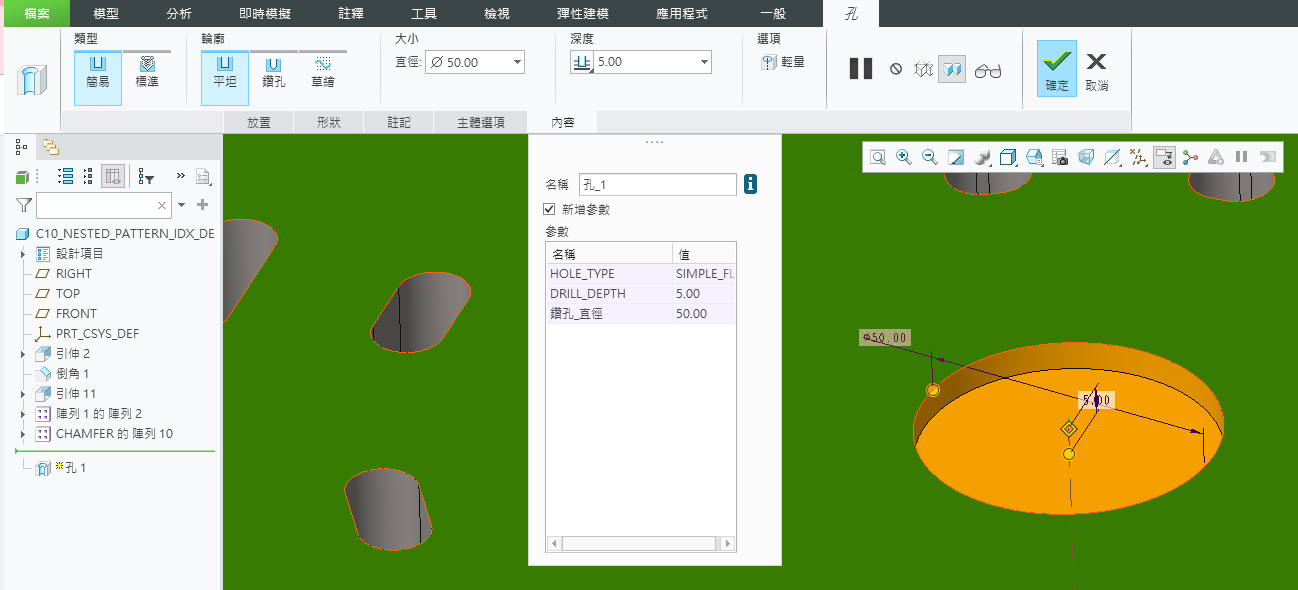

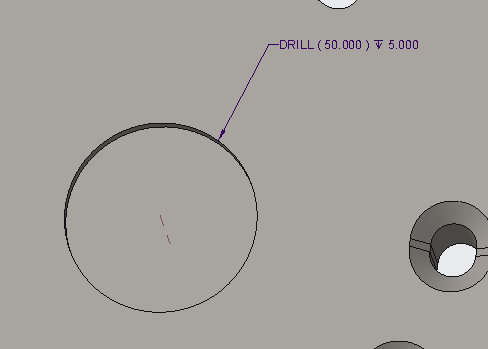

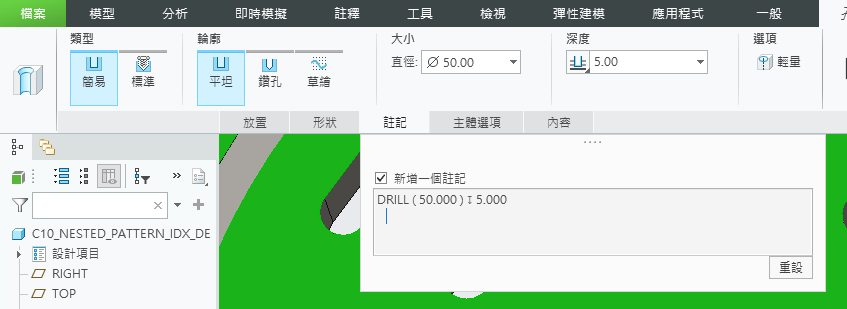

孔特徵的簡易孔新增參數與註記
以前只有在標準孔的情況下可以增加參數與註記，現在可以在一般的簡易孔增加參數與註記。
相關環境設定：控制簡單孔是否依預設建立參數和孔註記。
simple_hole_create_parameters yes, no*
劃分曲面改善
劃分的未交集區域

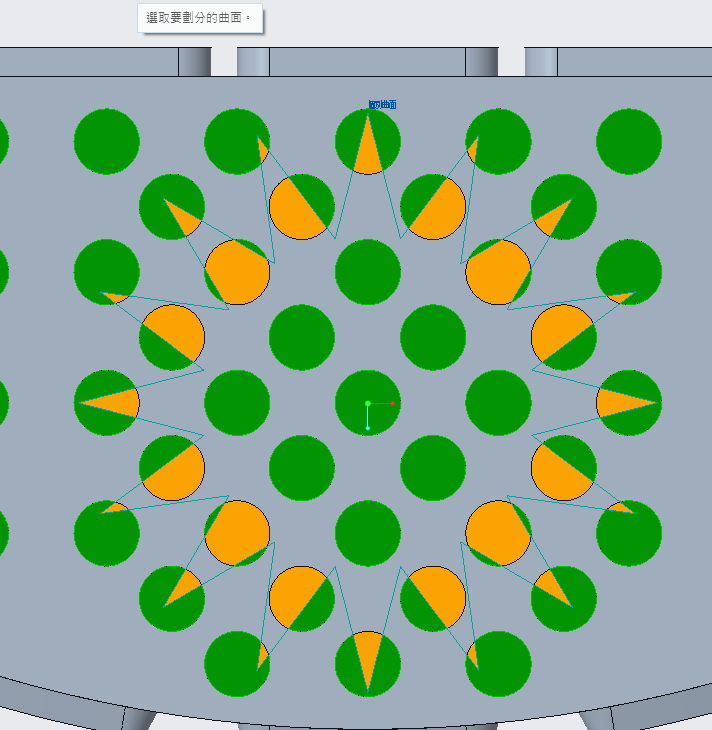

Creo 9.0 在特徵引伸時的同一曲面上進行封閉草繪幾何劃分時未交集的幾何無法被劃分。
如下圖在芒星草繪內部未交集圓未劃分。
Creo 10.0 中未與草繪幾何交集會算進幾何劃分的範圍內。
劃分曲面支援彈性建模

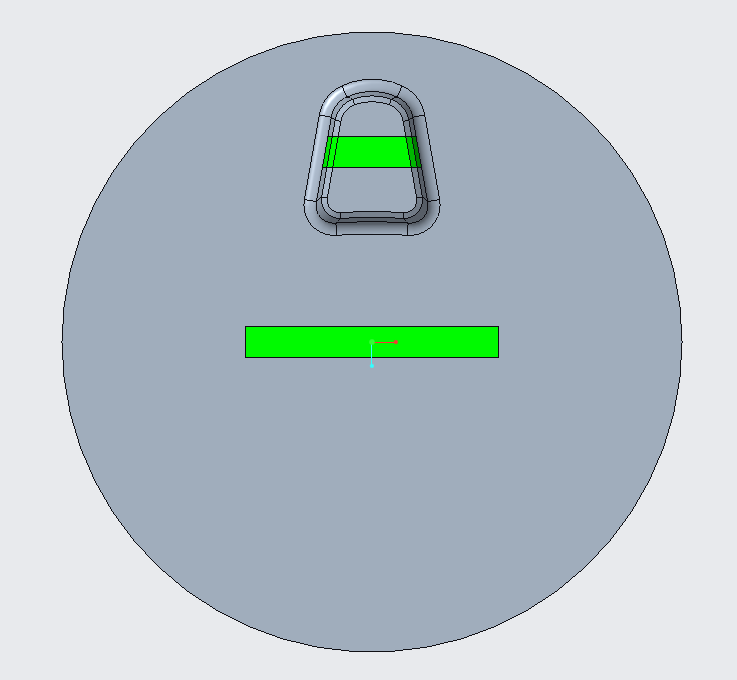

Creo 9.0 劃分後的曲面經由彈性建模移動後無法保留劃分曲面。

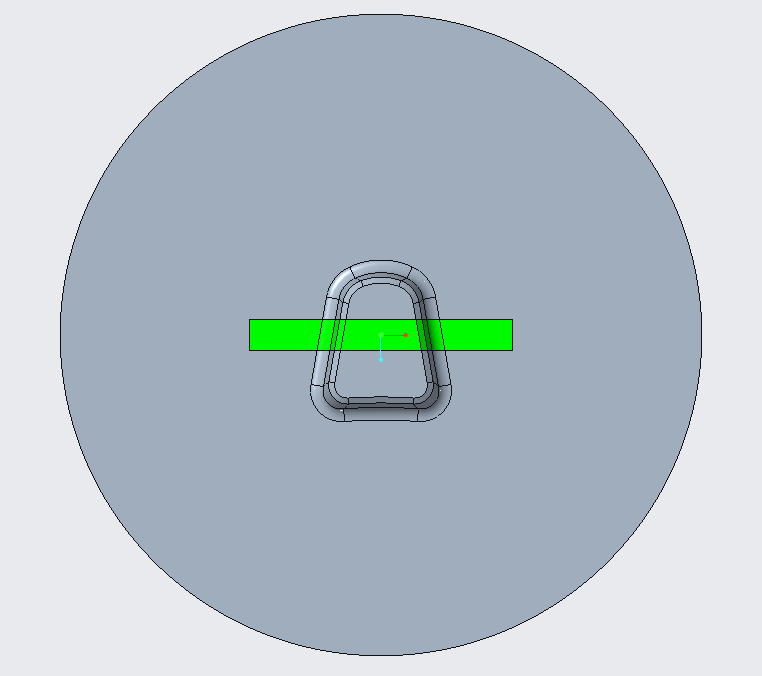

Creo 10.0 劃分曲面後將保留原有的劃分曲面。

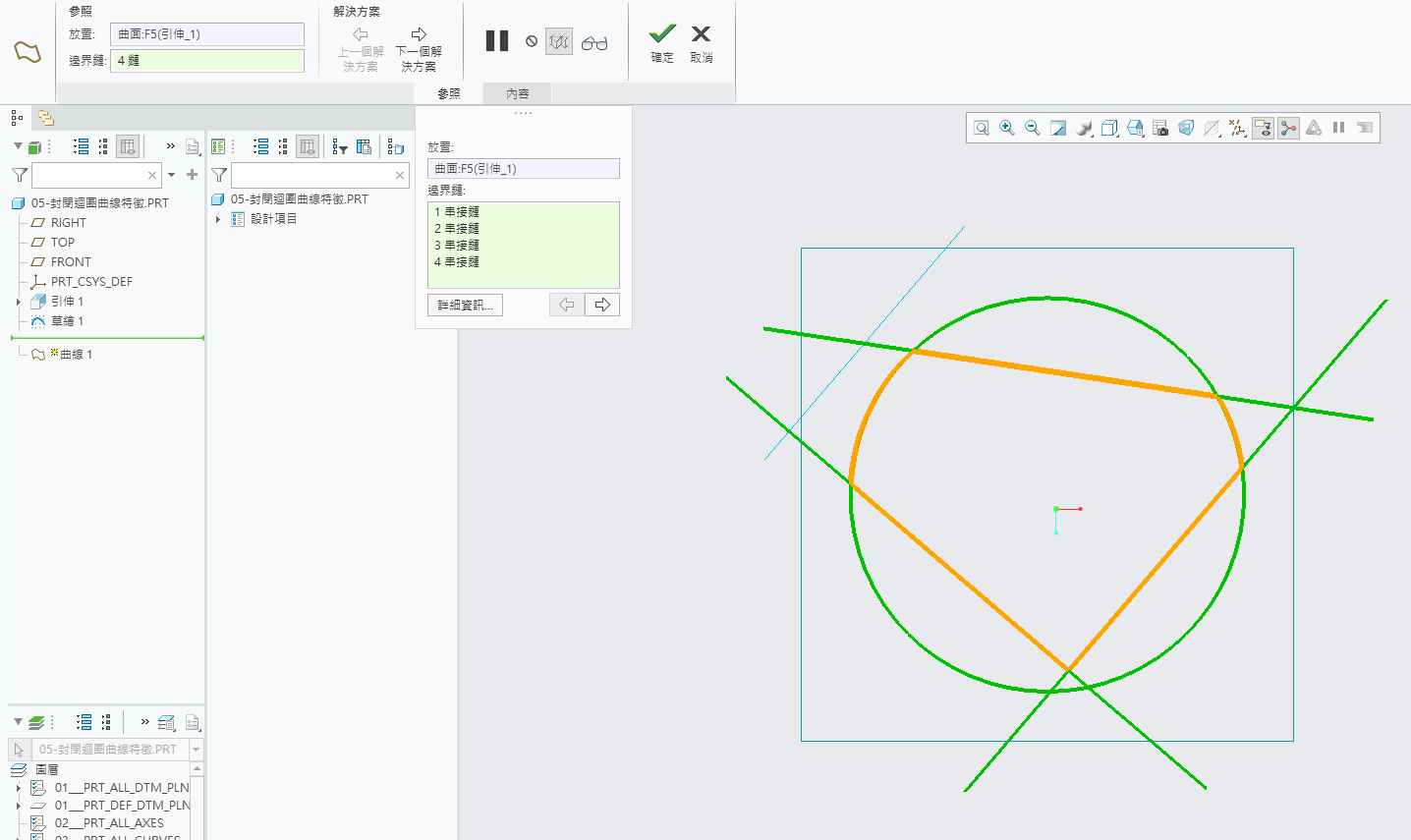

新功能 封閉曲線迴圈
可在一平面上建立封閉迴圈曲線。
在放置中點選一平曲面，在選取邊界鏈範圍包圍住封閉迴圈，若有多個選擇可透過箭頭下一個或上一個選擇。

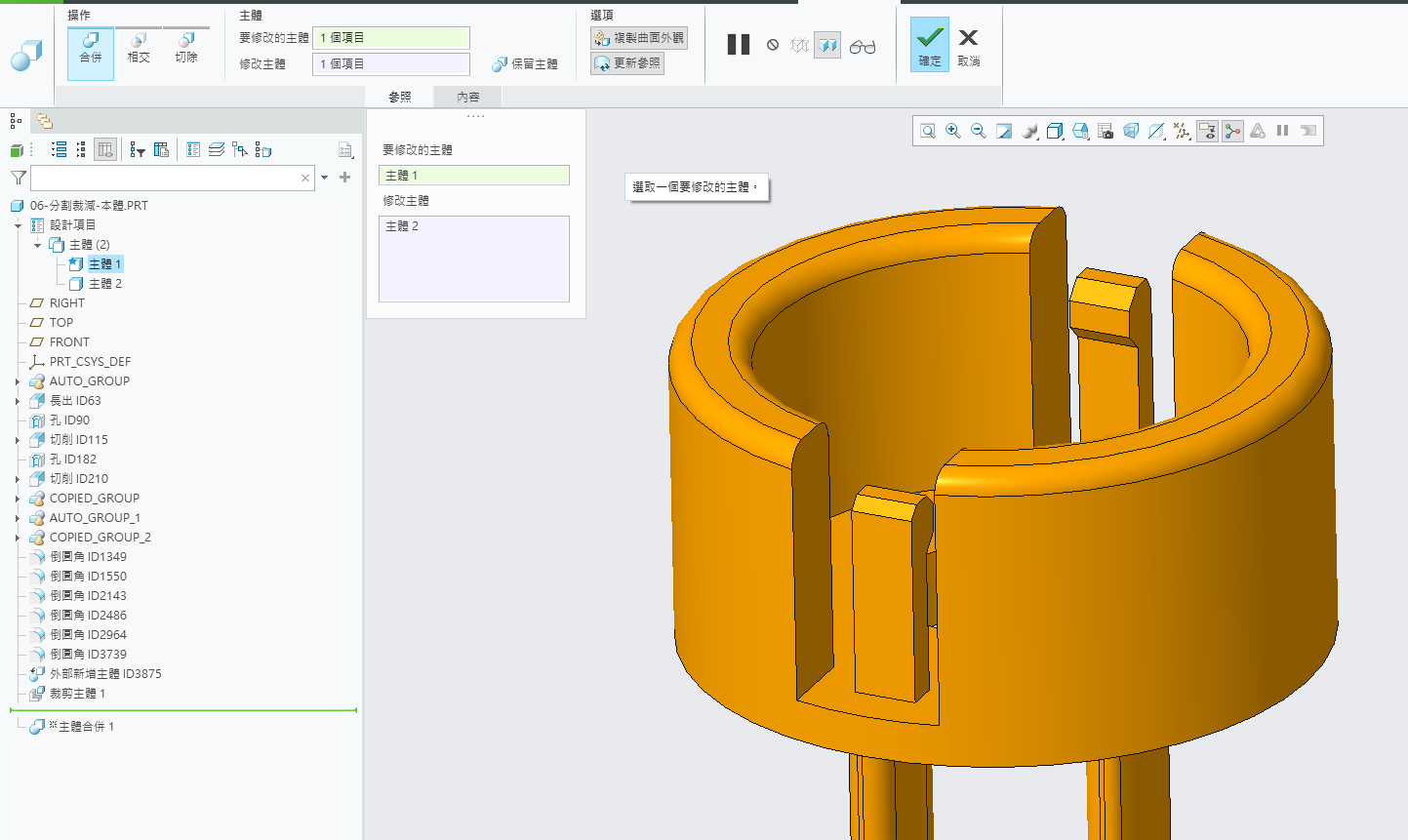

多主體組合的分割/裁剪工具

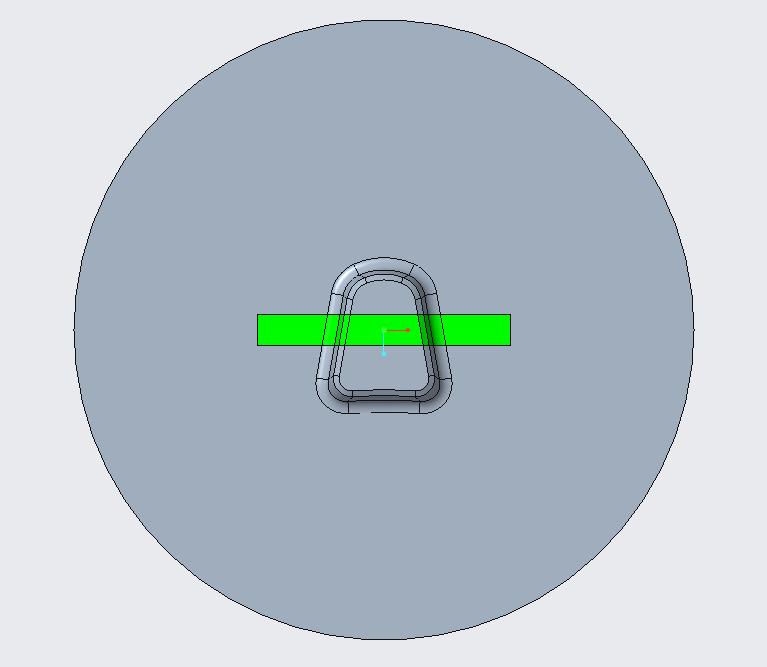

在分割主體中新增裁剪選項，例如下圖中底部多餘的綠色體積塊需要被裁剪掉。

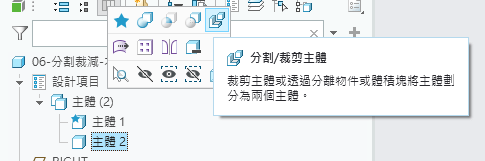

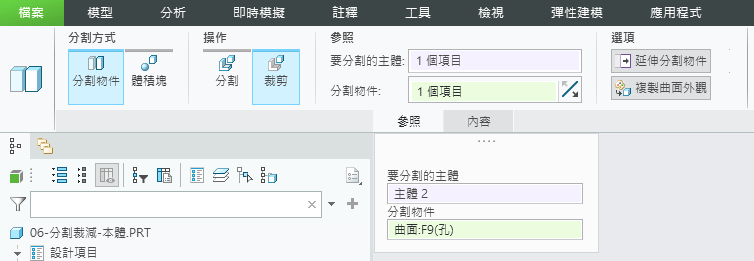

選取綠色的主體2後點選分割/裁剪主體
或迷你工具列中的分割裁剪
在分割物件中選取主體1 的平曲面作為裁剪的條件。
下方多餘的部分被裁剪掉，若方向不對可點選反向控制。
接著完成後進行布林運算合併將兩個主體變成一個。
