07-4 Creo 使用法向於投影建立掃描曲面

壹、用途：

截面平面控制使用法向於投影。

首先先理解草繪截面方向在法向於投影會怎麼轉向。

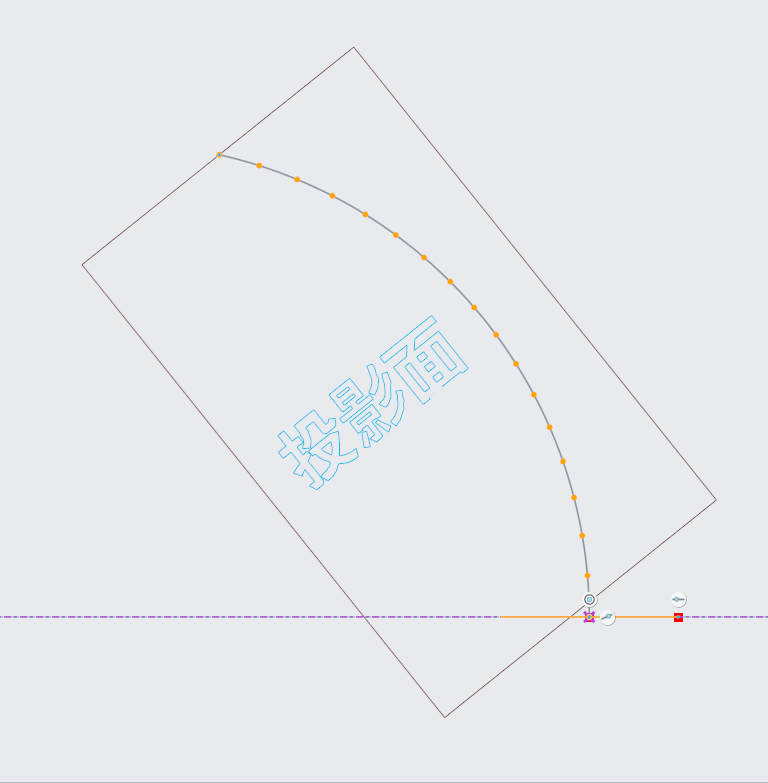

深藍色為掃描軌跡原點曲線，法向投影到基準平面來做草繪截面的定向。

淺藍色是法向投影出來的位置只針對視覺上的辨識。

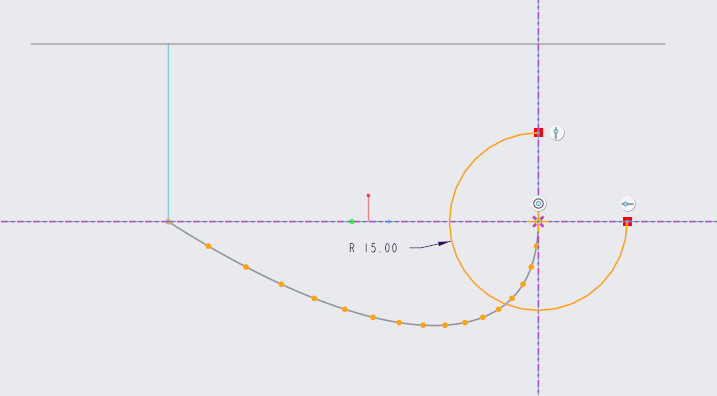

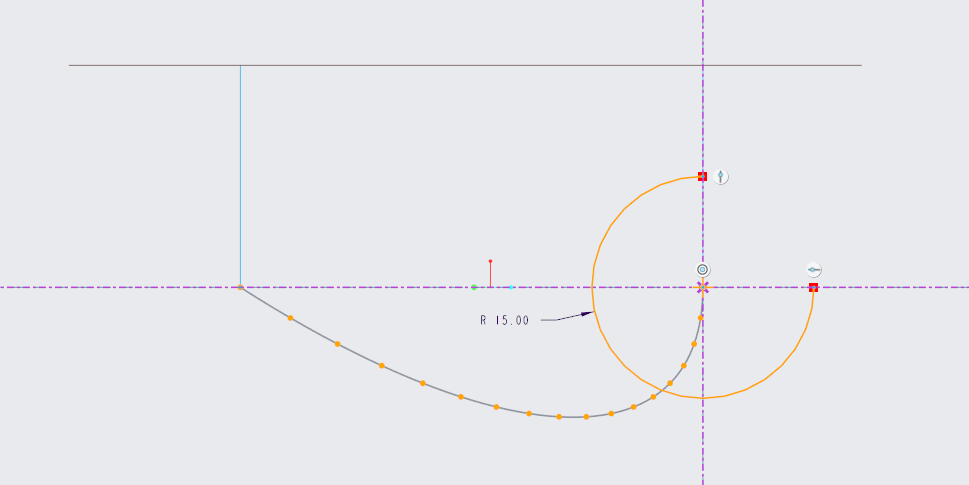

先來檢視法向於投影後的草繪截面定向：

Y方向會法向於投影的位置。

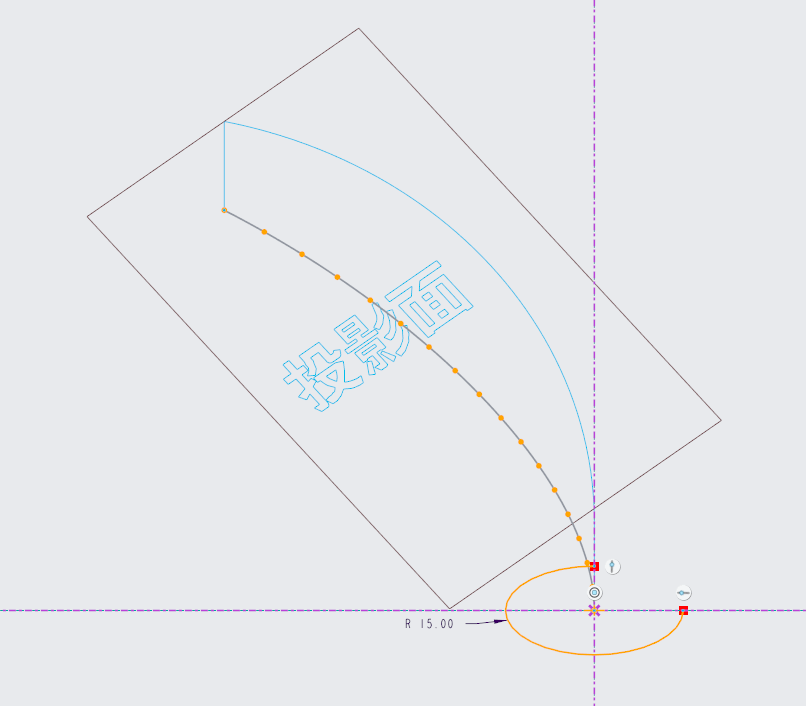

檢視轉向分解圖示

可以發現草繪的截面平面會法向於投影曲線的原點法向方向。

貳、功能用法：

一、截面平面控制：

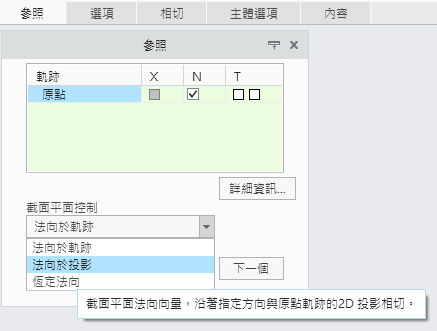

切換至法向於投影。

選取投影的基準平面

二、草繪：

進入草繪繪製幾何。

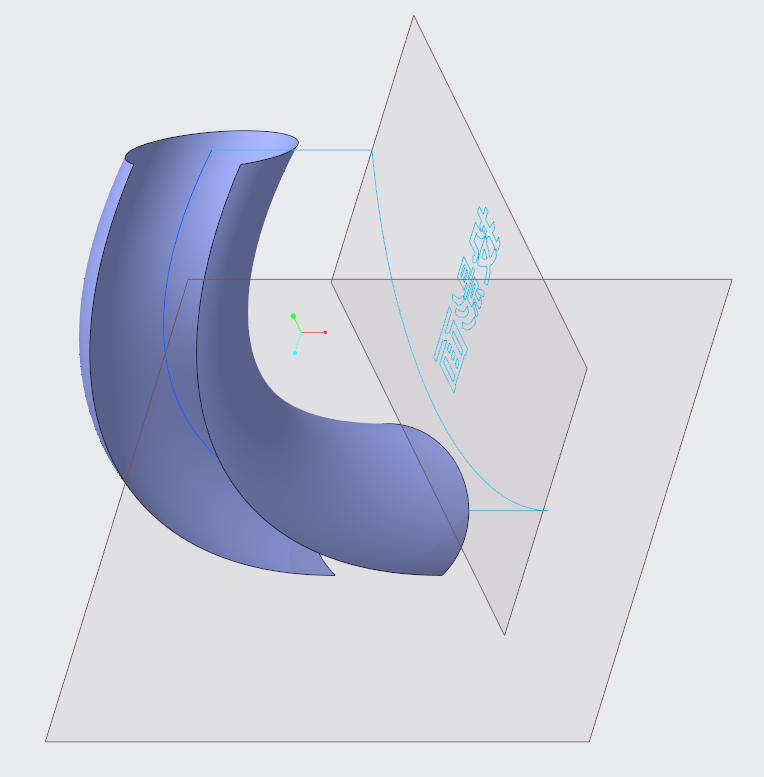

完成草繪並檢視結果。
