07-3 Creo 使用恆定法向建立掃描曲面

壹、用途：

草繪截面方向原始預設為法向於軌跡，但有需要時可以自選草繪的方向條件。
截面會變成指定的平行參照。

貳、功能用法：

一、截面平面控制：

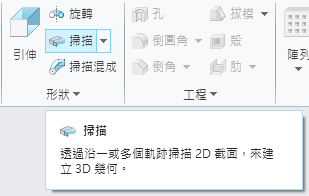

點選掃描特徵功能。

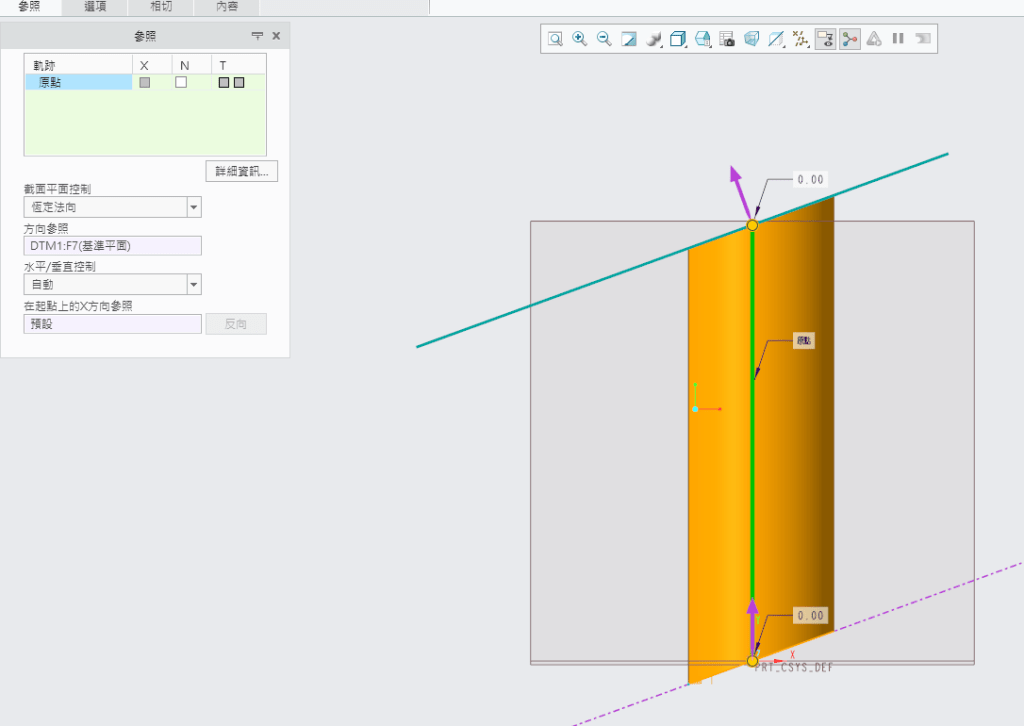

選取曲線軌跡。注意看截面平面控制預設為法向於軌跡。

切換至恆定法向並選取曲線軌跡頂端基準平面。

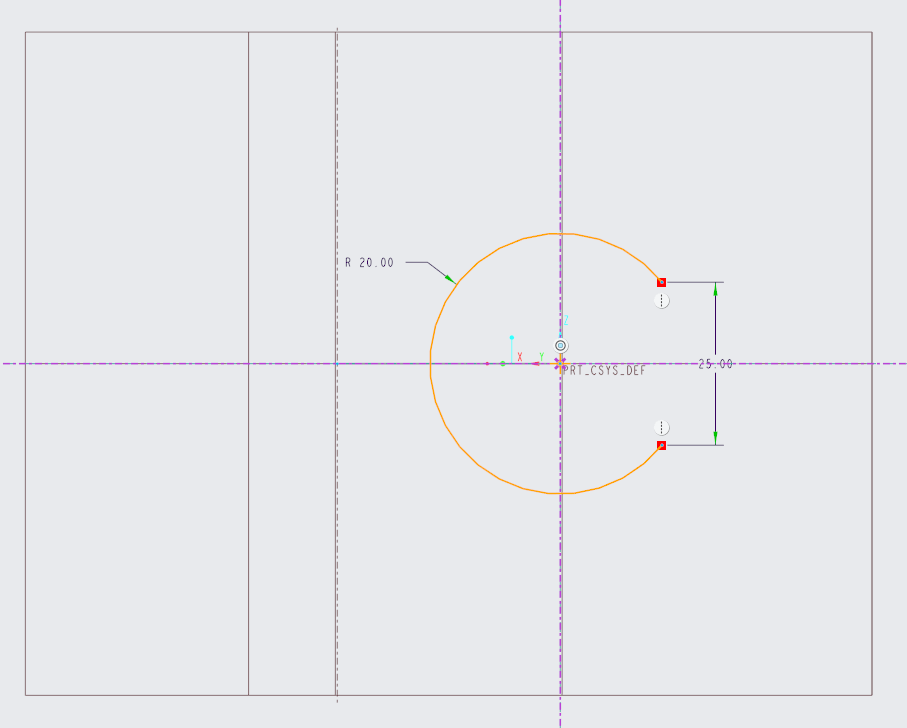

點選草繪並轉正。草繪的平面方向會為剛才選到的基準平面。

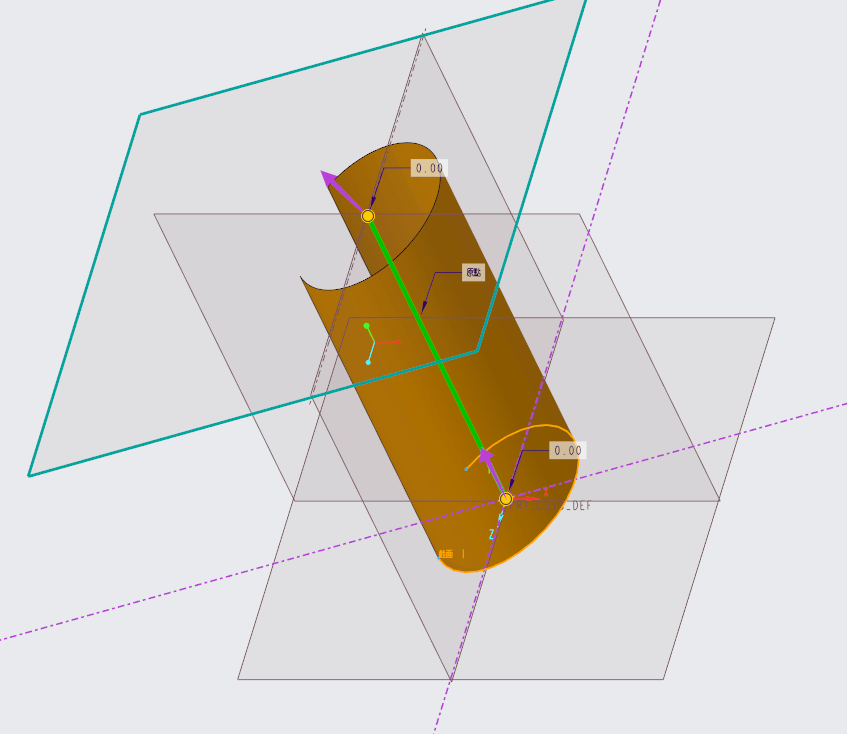

完成草繪並檢視圖形。

完成
