07-1 Creo 建立恆定截面掃描曲面

壹、用途：

截面為恆定的方式不會變更其形狀並沿著軌跡線進行掃描。

貳、功能用法：

一、掃描：

點選掃描特徵功能。

切換至曲面模式。

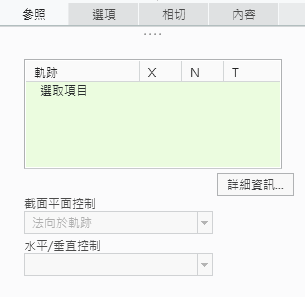

確認預設在恆定截面。

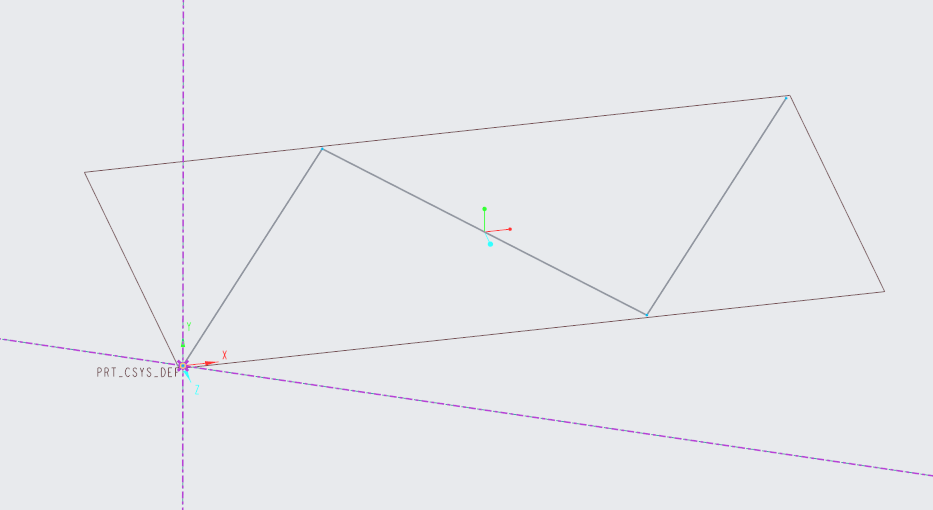

在參照的軌跡中選取掃描的軌跡線，事先必須先準備好軌跡線。

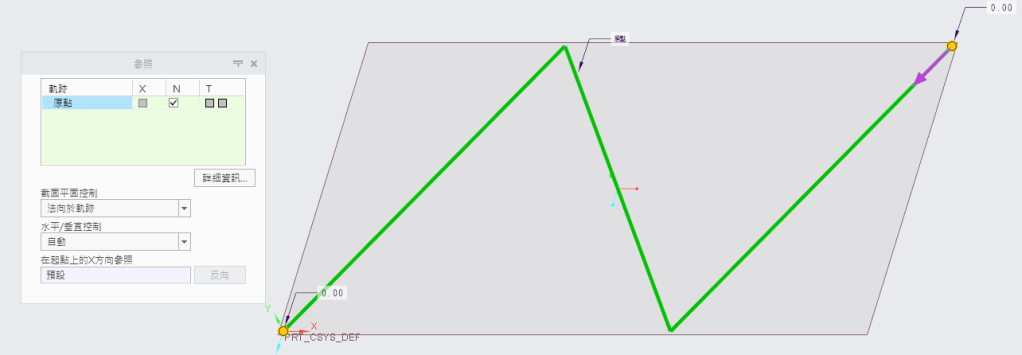

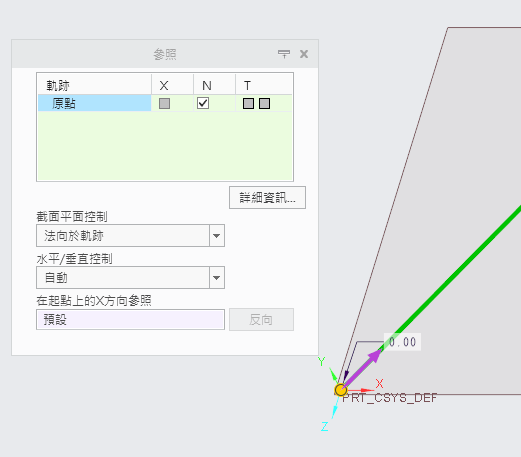

注意看起始點現在在左上方，可以右鍵點它反向鏈方向將它變換到曲線的另一個端點。

二、草繪：

有掃描軌跡線後可以進行草繪的繪製，草繪平面會自動法向於軌跡起始點。

草繪截面可以根據你的需要進行繪製。

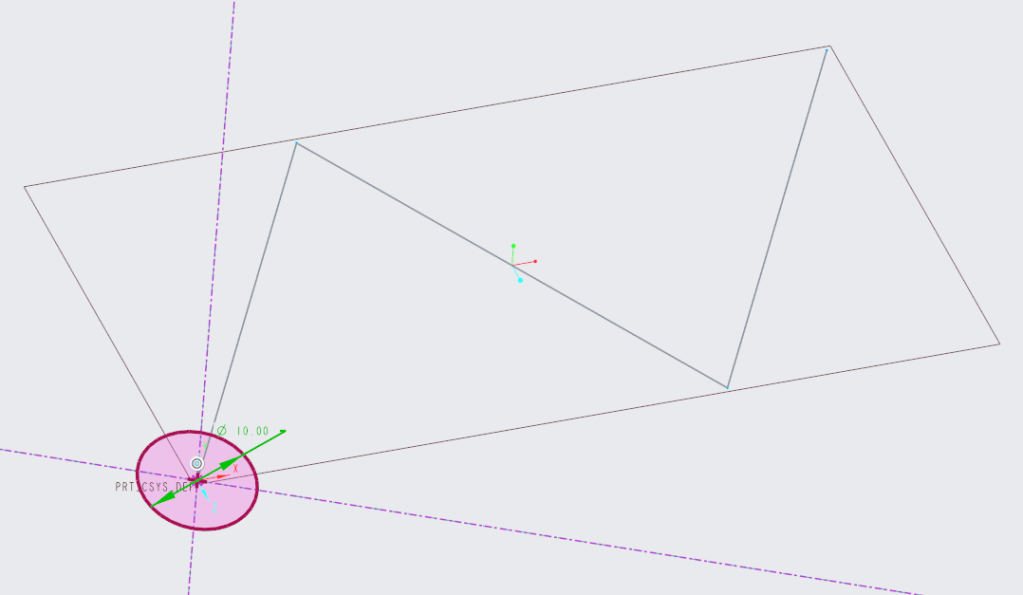

繪製一個圓並完成草繪。

三、封閉端：

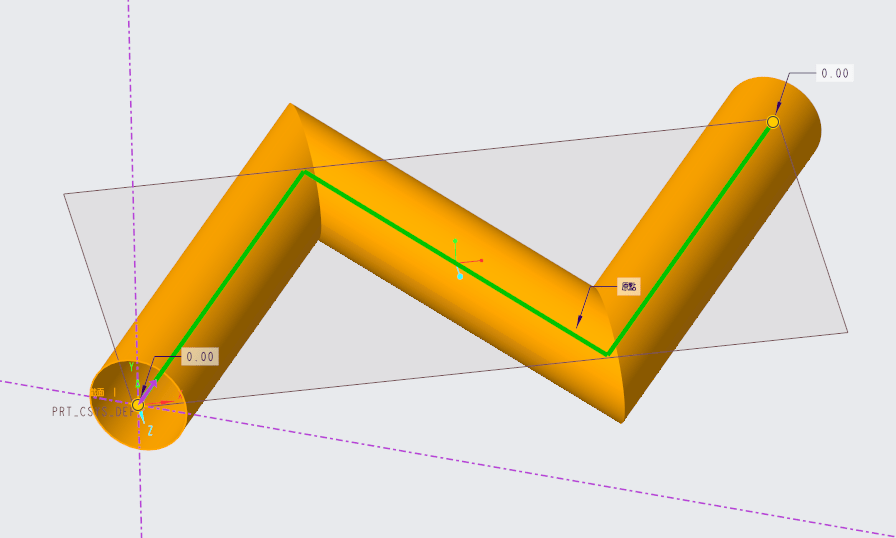

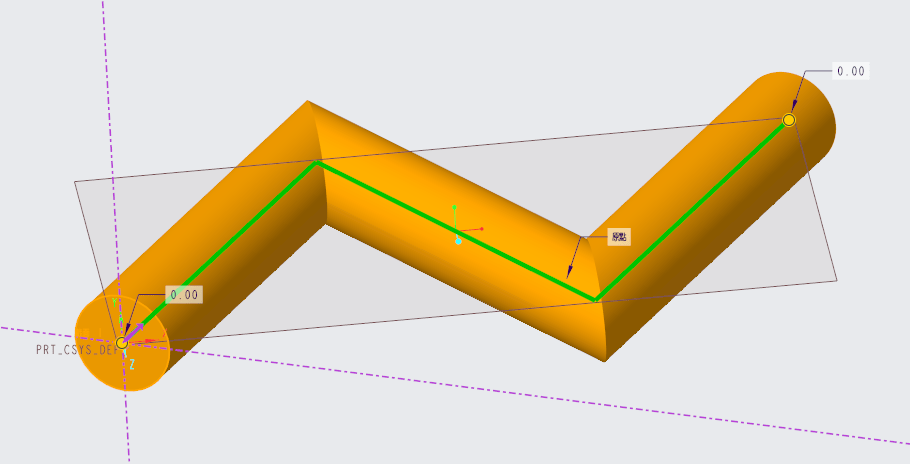

注意看頭尾兩端都是開放的曲面，可以在選項中勾選封閉端。

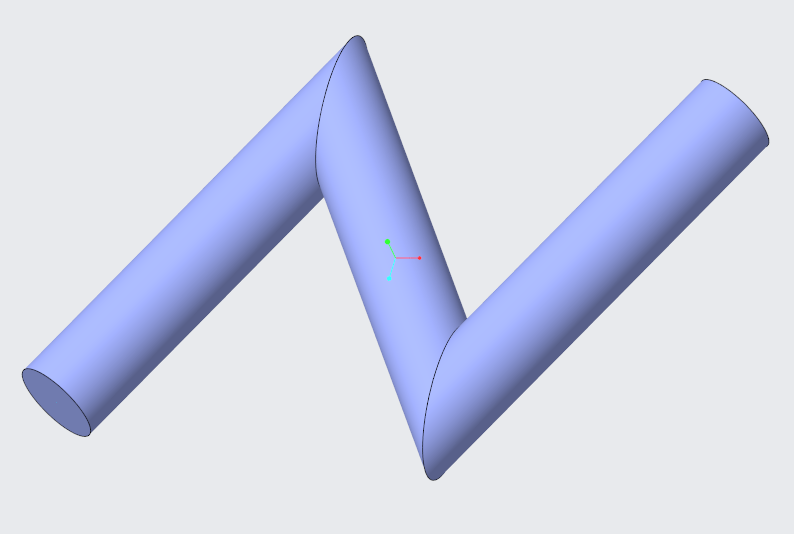

完成。
