05-3 Creo 混成曲面邊界條件

壹、用途：

鄰接的混成曲面邊界對其模式的控制，預設為自由連接，可依需要控制轉換為相切、曲率及法向的條件，分別有不同的符號顯示。

貳、功能用法：

一、編輯曲面檢視邊界條件：

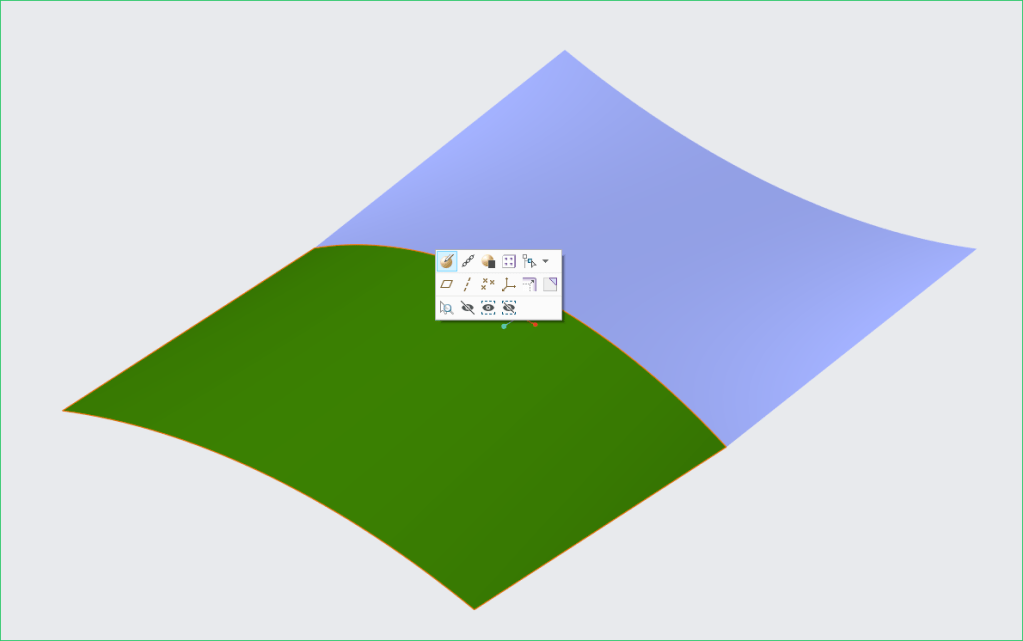

編輯第二片曲面。

檢視預設的條件為自由相接狀態。

調整的方式可透過面板上的條件約束條件內選擇或直接在圖形條件上右鍵切換做選擇。

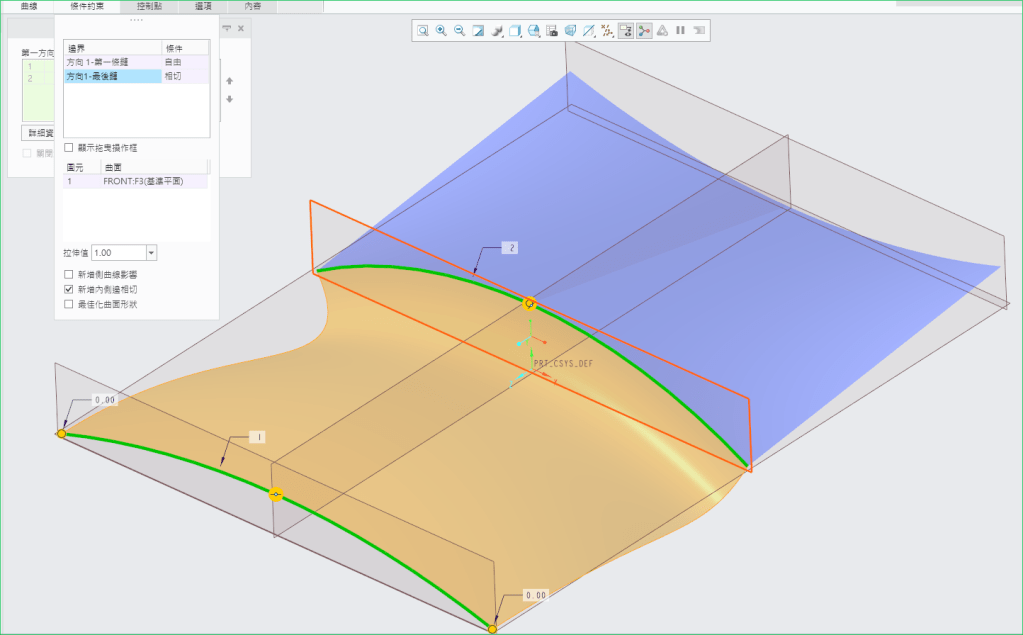

當您調整至相切時請注意相切要與誰相切，此範例上有基準平面與曲面分別可以相切，所以可以依照需要選取要與誰相切。

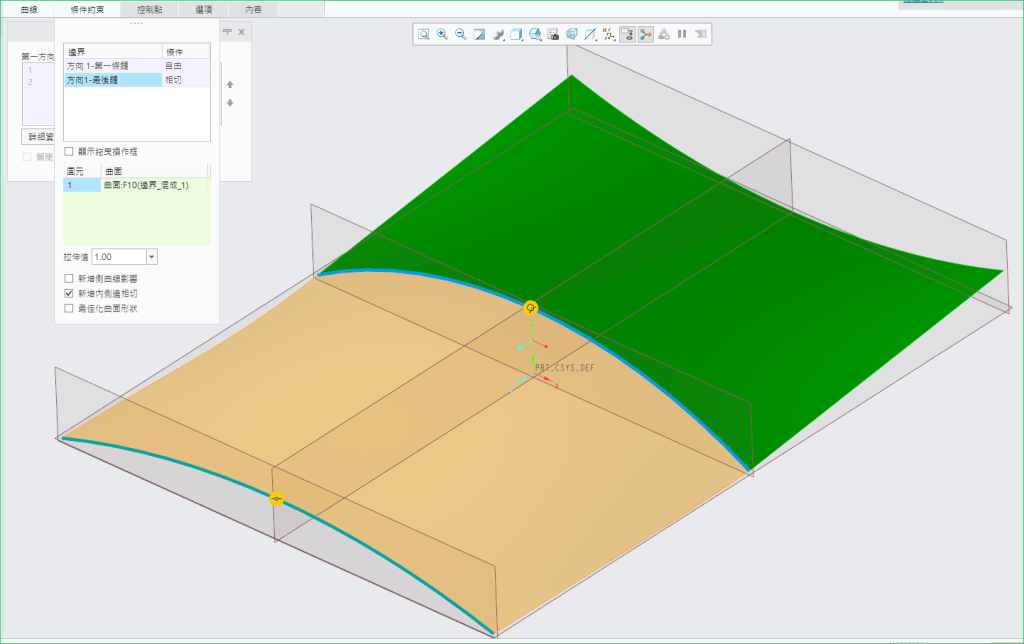

調整為曲率連續。

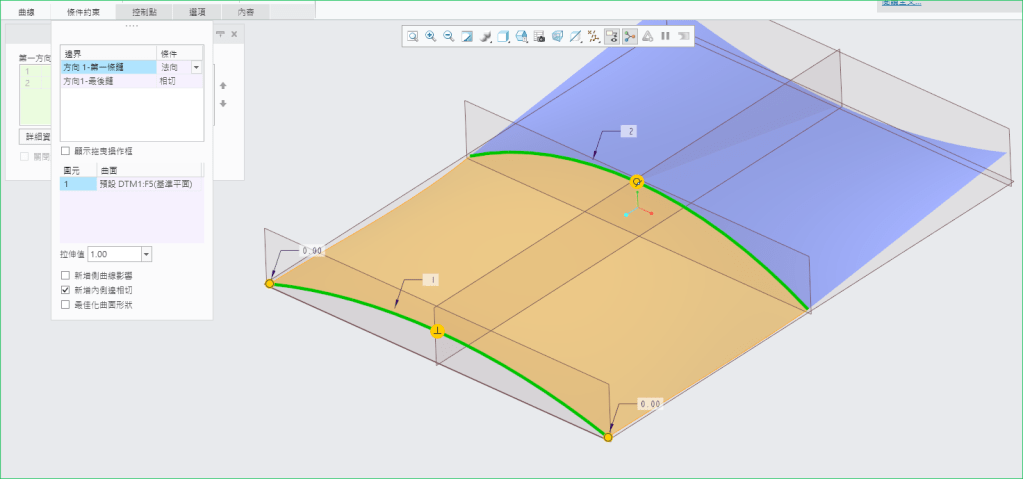

調整為法向。
