04-9 Creo 建立選取截面混成曲面

壹、用途：

與先前幾個範例不同的是截面是使用外部草繪，進入混成後用選取的方法，混成的方向、混成頂點都是直接在混成面板上直接做調整，內外部草繪只能擇一使用。

貳、功能用法：

一、建立外部草繪截面：

我們會使用方形混橢圓、橢圓混圓形、圓形混三角等不同幾何方式。

圓形因為要接上方形，所以在圓的部分都必須做斷點與要接的幾何點位要相同，或是計算混成頂點的數量要相同。

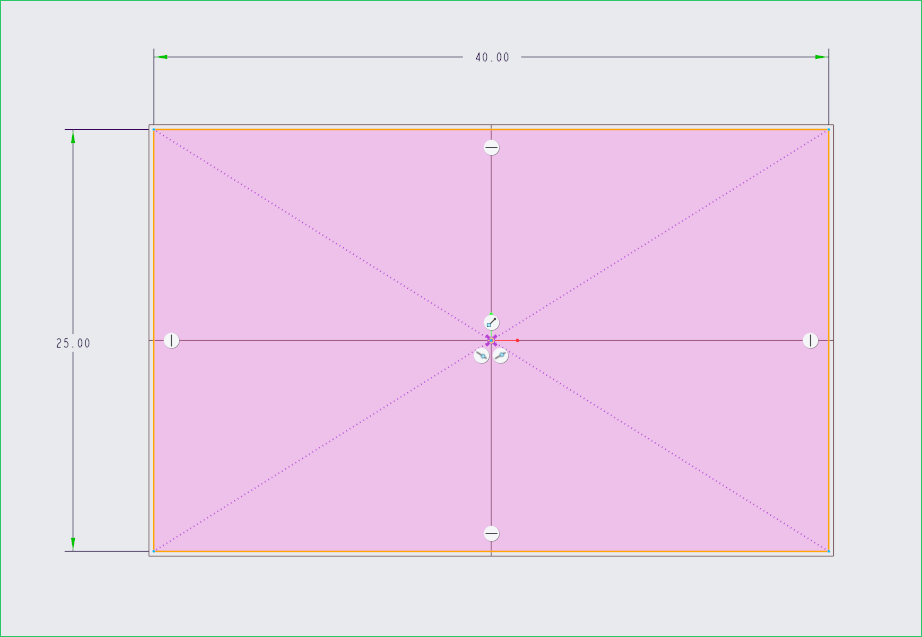

方：

橢圓：

圓：

三角：

二、平行混成：

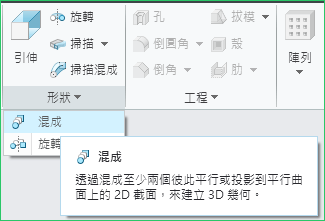

點選形狀底下的混成。

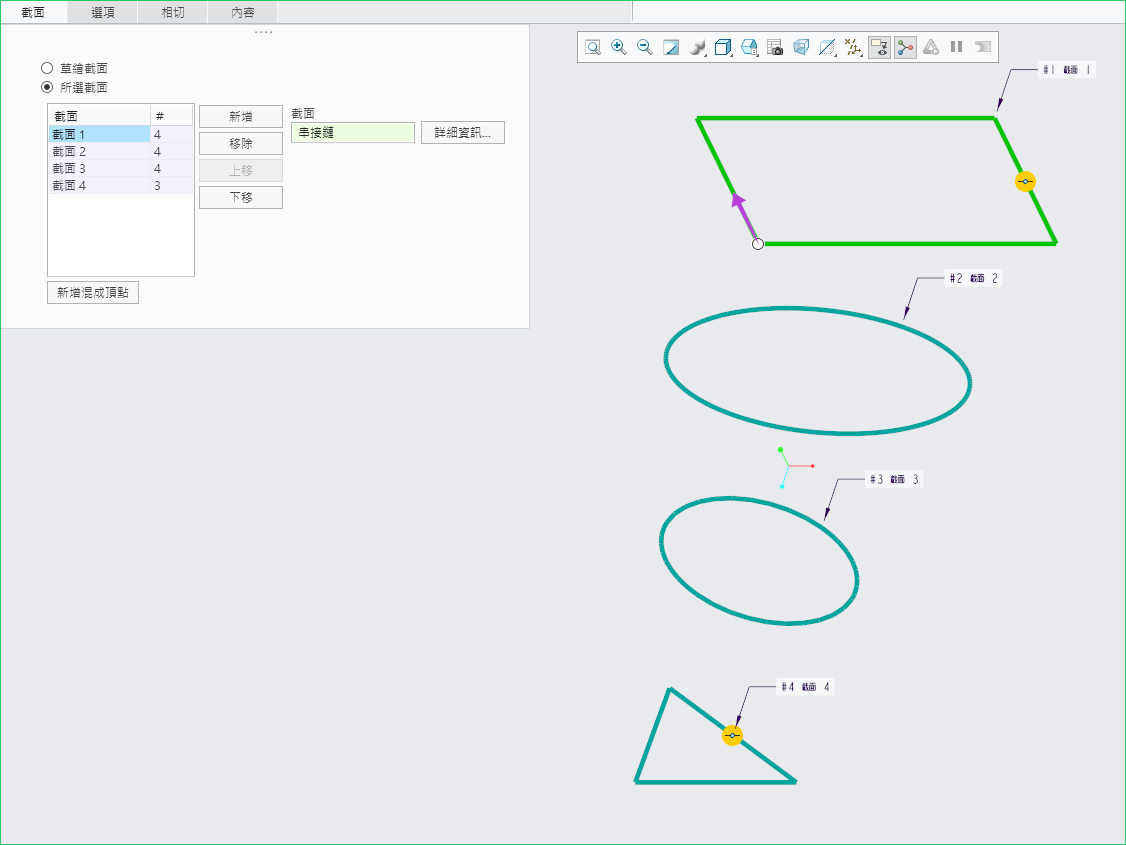

切換至曲面及所選截面。

使用新增點選的方式點選每一個截面，因最後一個是三角形上方必須混成頂點，所以將所有的起始位置拖曳至左下方。

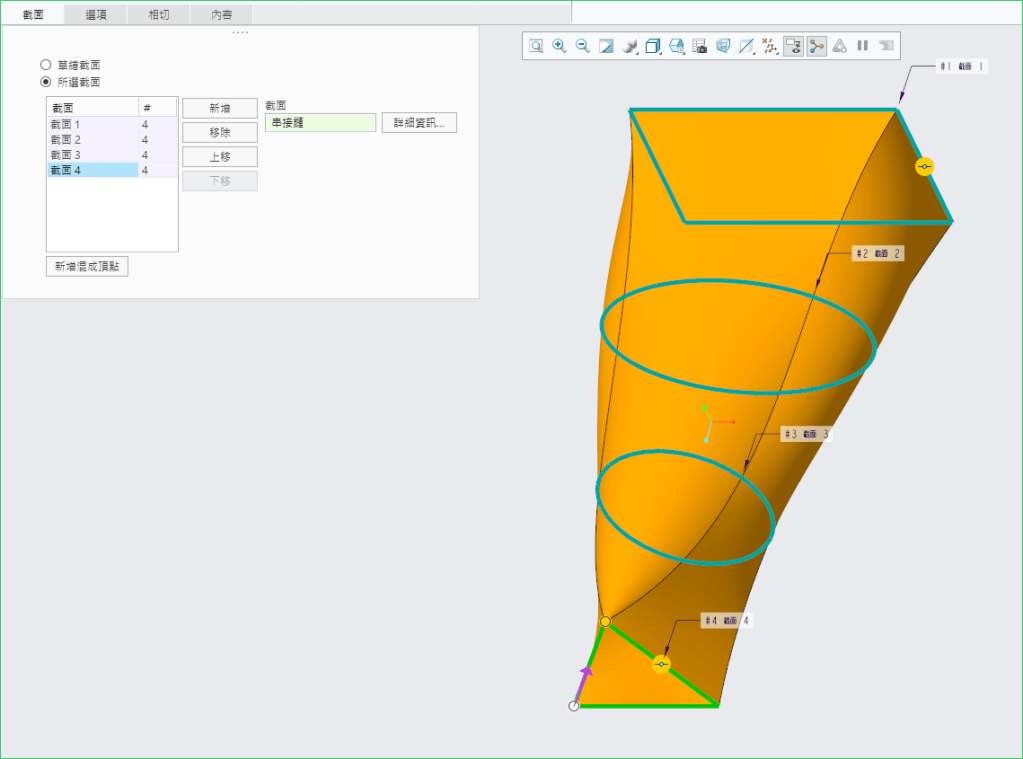

選取到截面4後會發現三角形的點位3點，針對他點選新增混成頂點變成四，三角形上方頂端是混成頂點的位置。

三、選項類型：

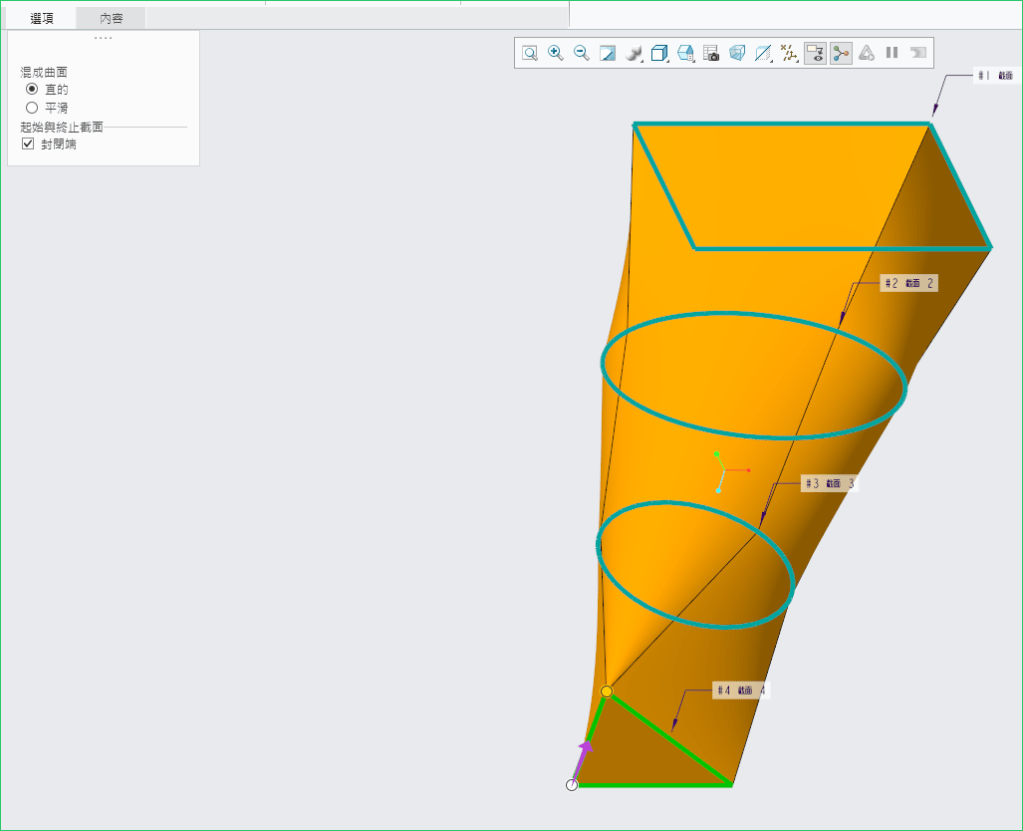

同樣的可以切換直的、平滑或封閉端。
