04-5 Creo 建立封閉軌跡掃描曲面

壹、用途：

建立一個封閉的軌跡曲線，以恆定截面外型掃描路徑的曲面。

貳、功能用法：

一、草繪：

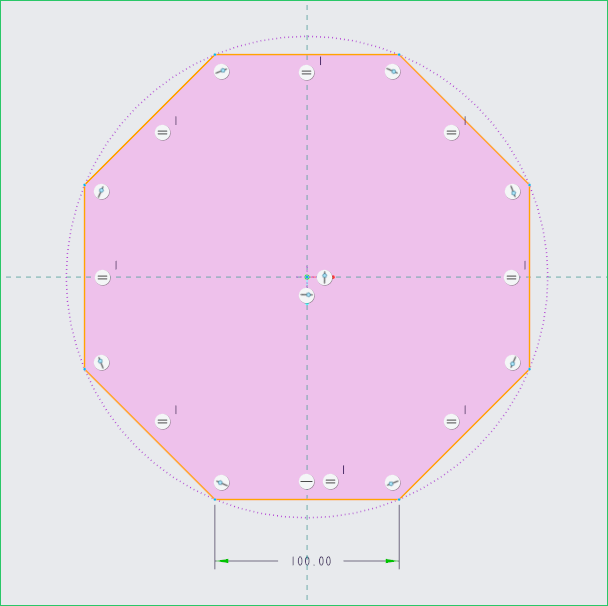

事前必須先建立一個外部草繪做為掃描的路徑，路徑為封閉的曲線，草繪線段可以相接可以有銳角或相切。

二、選取軌跡：

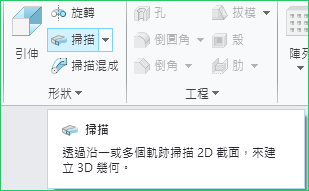

進入掃描面板，記得切換成曲面類型。

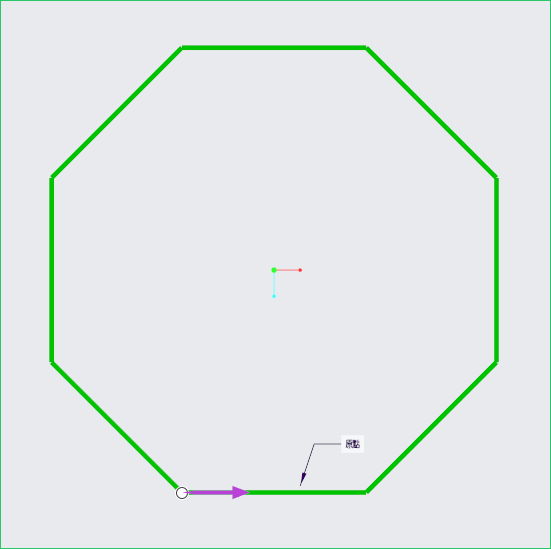

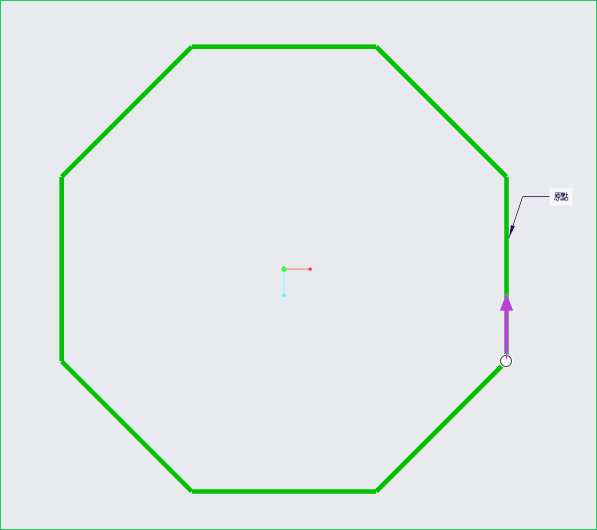

選取外部草繪軌跡曲線，起點可以拖曳白點移動，箭頭方向可以控制掃掠的方向。

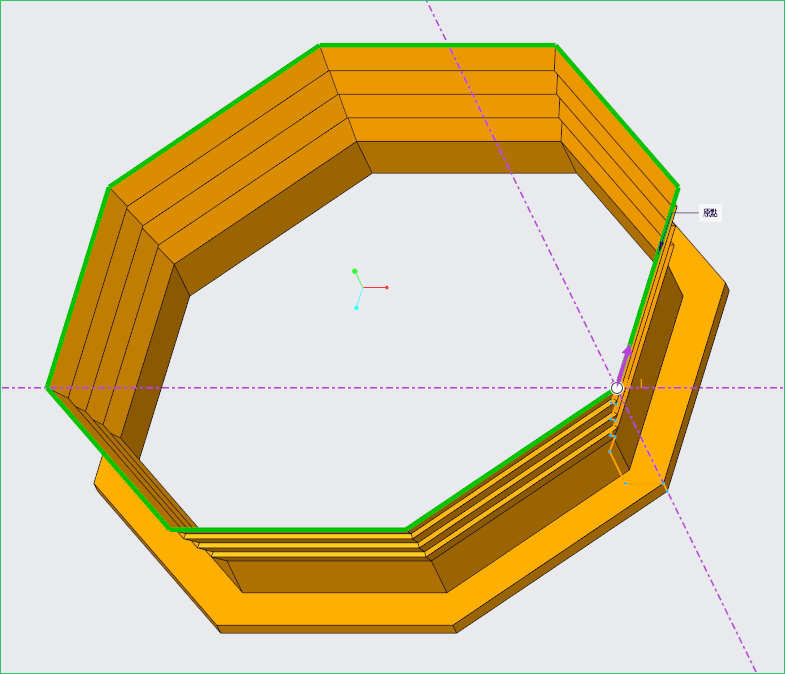

三、截面草繪：

進入草繪會有十字中心線，所繪製的截面會法向於軌跡來製作草繪。

封閉的軌跡無封閉端可控。
