03-9 Creo 分析草繪器轉換選項

壹、用途：

一般來說在草繪的幾何尺寸標示的方法是可以轉換成各種不同用途，位置在操作下拉中可見到幾項轉換至的項目，或是在物件上點一下迷你工具列也會出現可以轉換的項目，用法會再接續分別說明。

貳、功能用法：

一、強：

通常在草繪的時候只要繪製出幾何一定會有淺藍色的尺寸，這種尺寸我們稱為弱尺寸，即尚未定義過的尺寸又根據現有參考基準必須要有的尺寸。平時我們會直接點他來下尺寸或是在需要的位置自己標註尺寸，當足夠定義淺藍色的弱尺寸會消失。轉前深藍色的尺寸稱為強尺寸，是被定義過的。

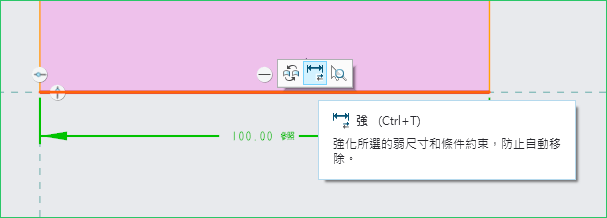

您也可以在弱尺寸上點擊一下出現迷你工具列，會看到可以將現有的弱尺寸轉為強尺寸。

二、參照：

草繪標註尺寸當出現過多的定義，會強制你如果要標註現有的尺寸必須將其他的條件定義刪除，除了刪除之外如果有些尺寸又必須保留，此時就會將過多的尺寸設為參照尺寸，是一種被動尺寸，你無法編輯他的值。若需要編輯他的值，可以將它轉回一般的強尺寸。

三、周長：

可將現有尺寸轉換為周長尺寸，選取要轉換的所有幾何線包括在周長量測中的幾何。然後指定要變更的尺寸，此變數尺寸由周長尺寸來驅動，也就是說隨著周長值來更新。

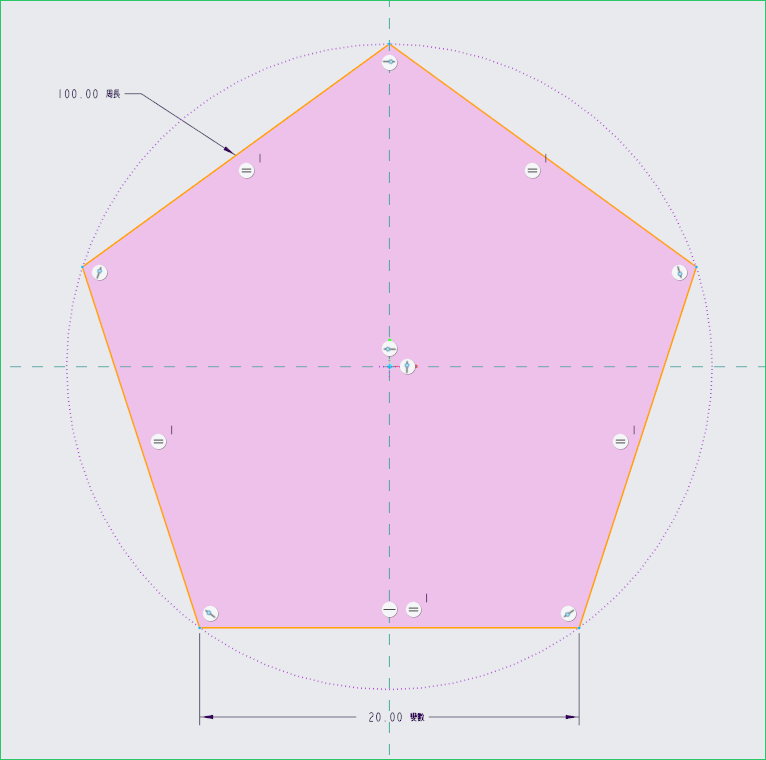

選取所有的五邊形線條後，可在操作下轉換至周長或尺寸中的周長來轉換，第一個選取的邊為下周長尺寸的邊。然後選取20尺寸會變更為變數尺寸。

四、雲歸線：

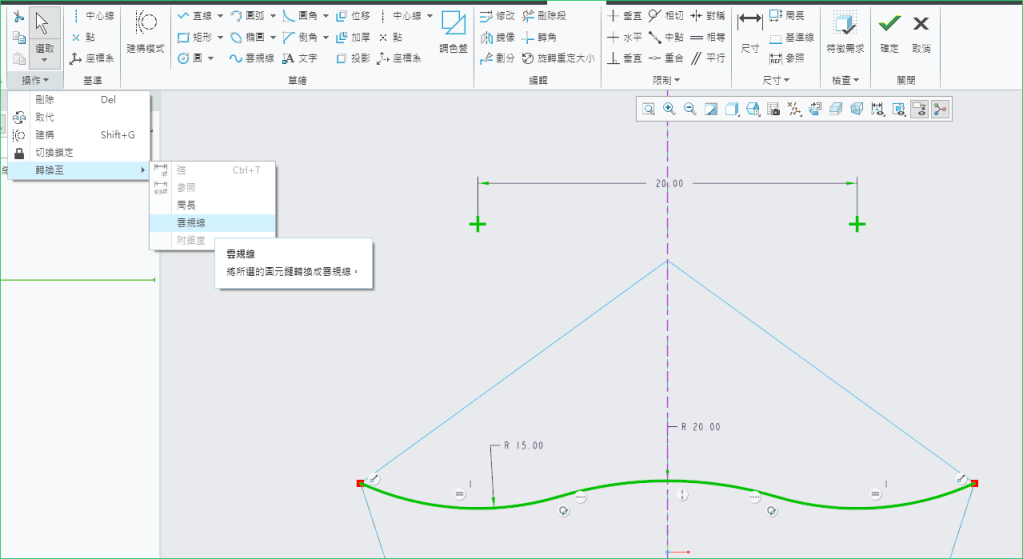

選取要轉換成雲規的線鏈及弧鏈，轉換後可以刪除舊圖元(呈現虛線得架構)來檢視或操控雲規線。

五、附錐度：

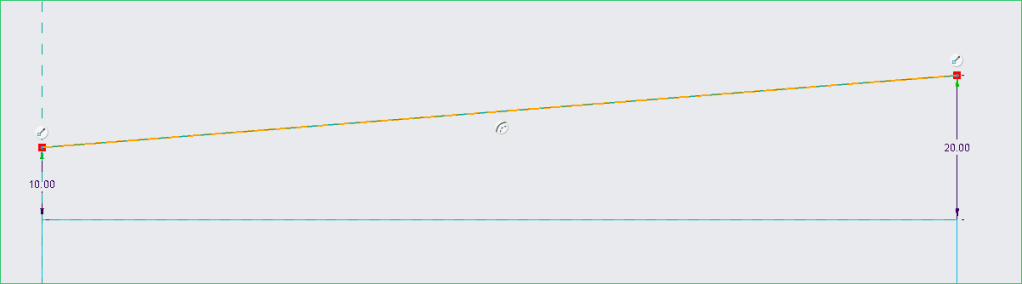

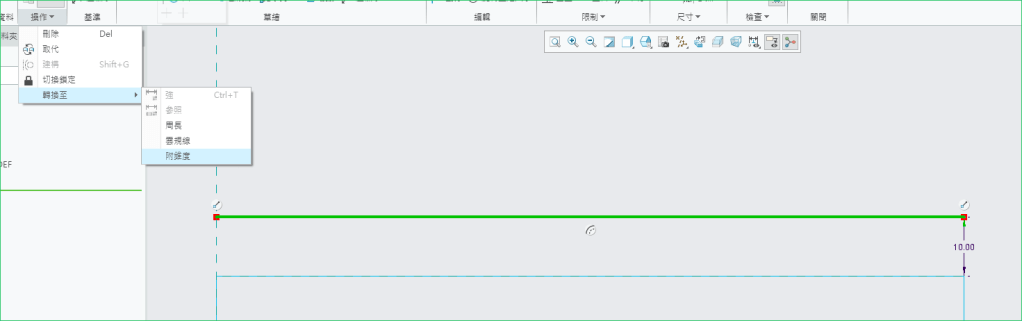

選取單一位移邊並使其成為錐狀，位移邊會建立第二個尺寸，只能使單一位移邊成為錐狀。注意：目前Creo 9.0可能位移功能更新，目前無法使用此功能。

六、圓弧長度/弧角度：

可將圓弧長度尺寸轉換為圓弧角度尺寸，或相反之。

註：初始標註方法 – 弧點選兩端點＋圓弧本身幾何。

七、半徑/直徑/線性：

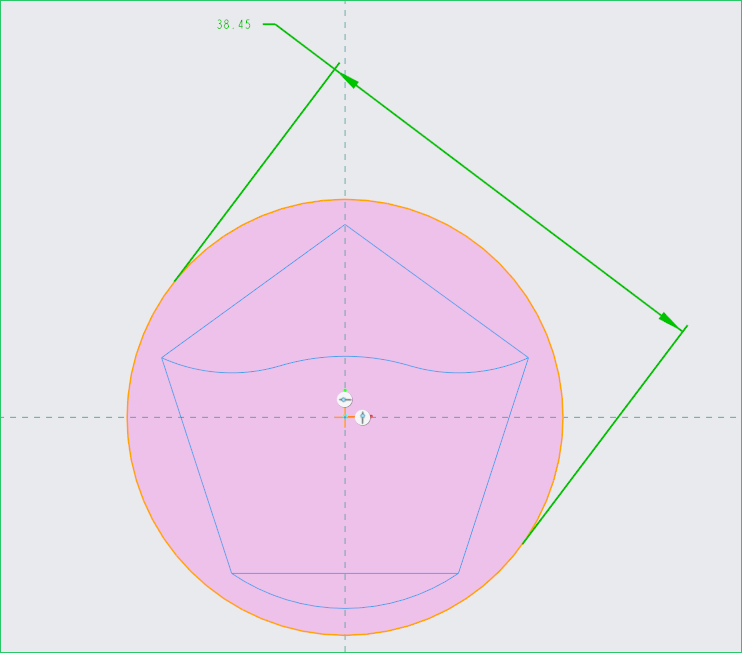

可將半徑、直徑或線性尺寸轉換為其他任一尺寸類型。
