03-7 Creo 草繪圓錐

草繪圓錐可以建立橢圓、拋物線及雙曲線。

建立圓錐草繪：

選取端點位置再選取頂點或圓錐肩位置。

標註尺寸時兩側端點使用相切角度進行標註，圓錐上會出現RHO參數值。

RHO參數值可以在0.05~0.95之間變化，值較低可建立平緩形狀，值較高可建立尖頂的形狀。

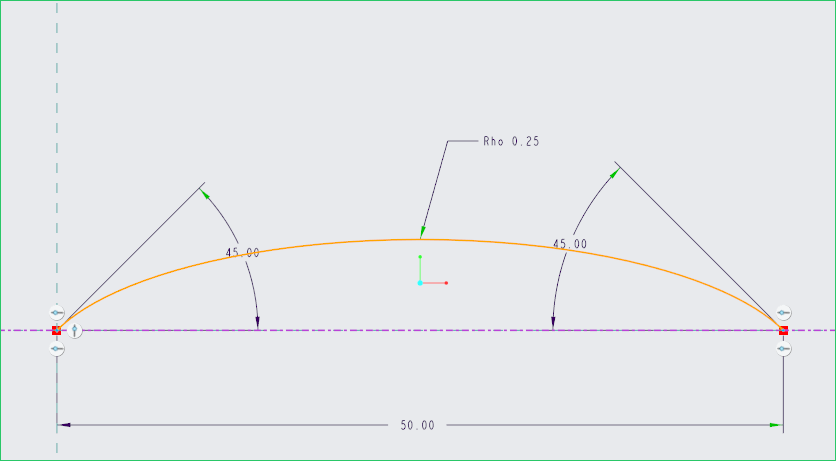

橢圓形拋物線：大於等於0.05, 小於0.50

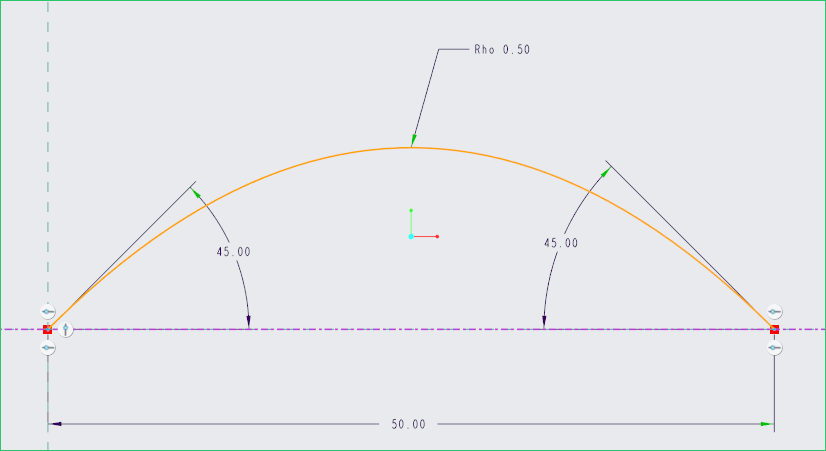

拋物線：0.5

雙曲線：大於0.50, 小於等於 0.95

另一種不使用RHO的標註方法，使用草繪點在圓錐頂端附近打點，圓錐會吸附上去，此時可以使用線性的標註方式。注意：如果已經標註RHO為強尺寸時無法使用點標註。
