03-5 Creo 進階修改雲規線

連續點擊雲規線兩次可以進入雲規線編輯模式。

在標籤頁的調整中配合特徵類型有兩種調整移除雲規線中多餘的資料。

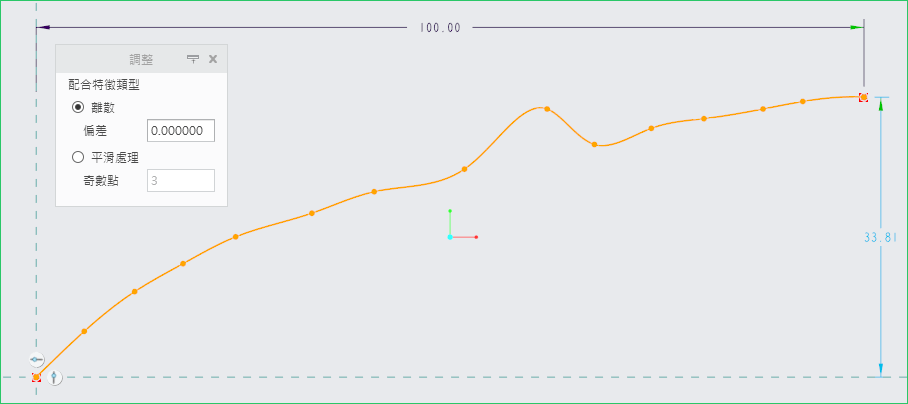

散離:均勻減少雲規線上的點數。

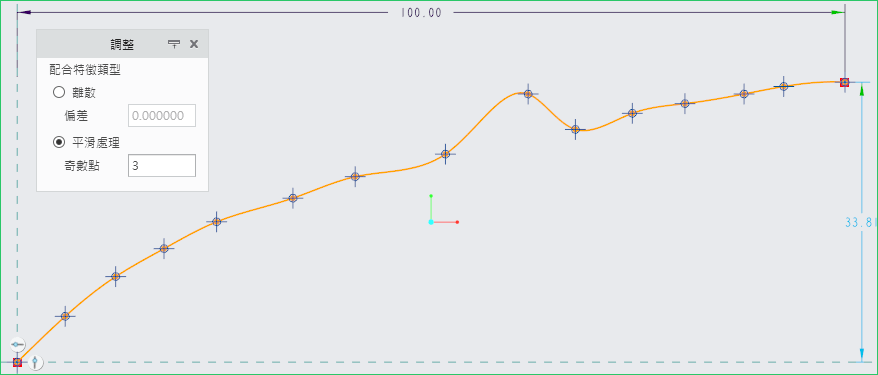

平滑處理:使雲規線更加平滑,使用時可以使用同個奇數點按幾次enter,在頭尾端點的第三點中所有點位最後會拉成一平直線。

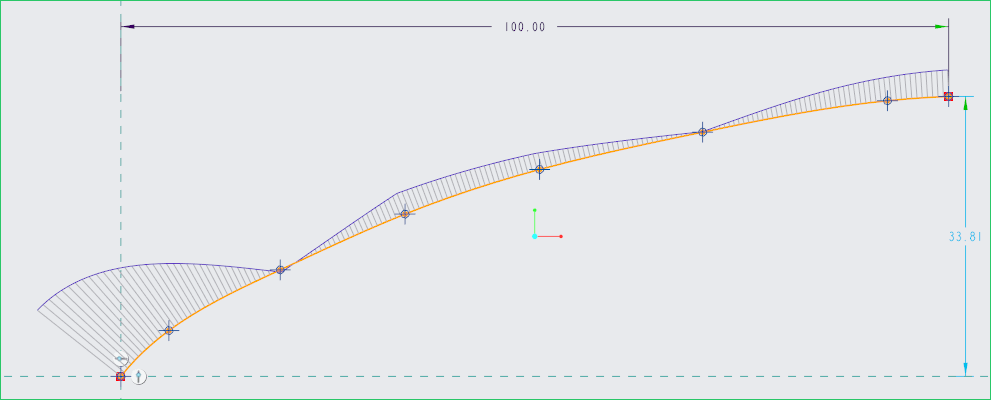

顯示雲規線曲率

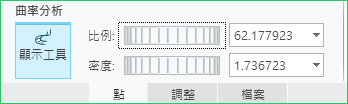

可以按一下功能區的曲率分析顯示工具顯示雲規線曲率。

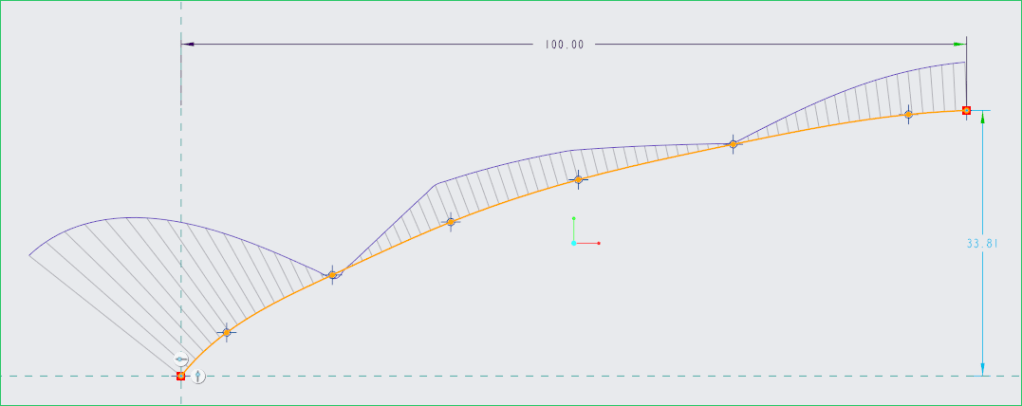

可以調整曲率的比例和密度,比例可增加或降低峰的長度,密度可增加或減少峰的數量。

內差點與控制點:

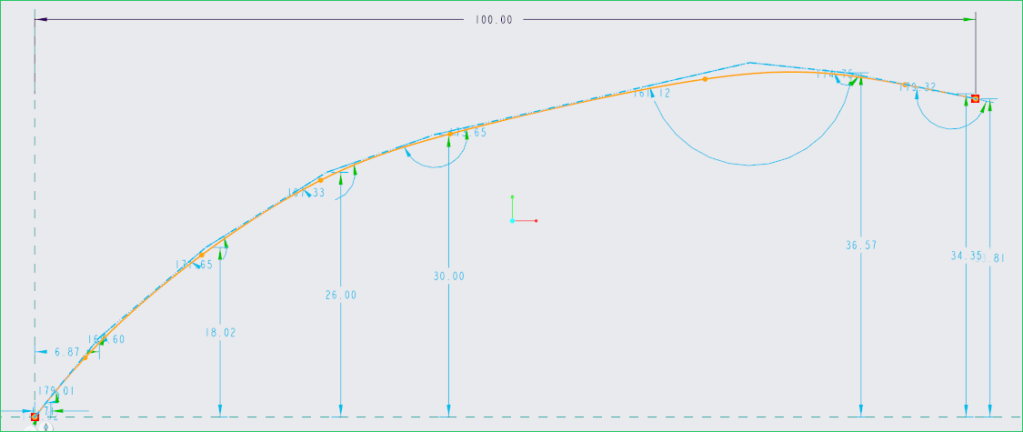

內差點是預設的模式,如果有需要可以將調整的模式改為控制點來變更雲規線的線形。如果想用控制點來標註尺寸可以點選一下多邊形控制,將會以控制點的點位來進行尺寸標註。
