02-16 Creo 建立裝飾草

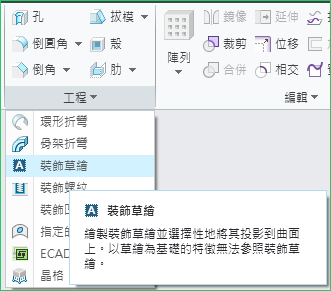

裝飾草繪是一種單純視覺效果的特徵，可以在模型標籤>工程群組下拉中找到它。

功能與一般草繪相似，差異在：

• 裝飾草繪無法被利用新增或移除幾何。
• 僅為視覺檢視。
• 圖形可設為受限制模式，就是不需標注尺寸。
• 可添加剖面線。
• 旋轉中看不到效果。

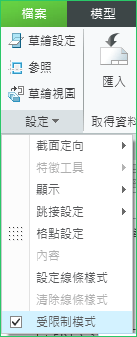

受限制模式：可以在設定下拉展開中找到，當勾起受限制模式，原有的弱尺寸會消失，這會比較有幫助在如果匯入的幾何比較複雜，可不受到一堆弱尺寸的干擾。

可將封閉草繪添加剖面線

添加的位置比較特別，在草繪設定內。

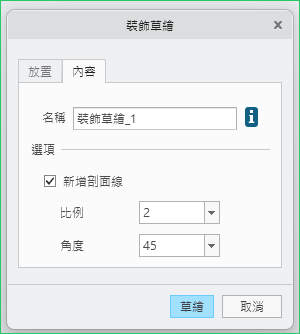

切換到內容並勾選新增剖面線，在此比較不方便的地方是必須確定完成草繪後，才看的到剖面線的效果。
