02-15 Creo 建立位移曲線

從曲面選取邊可以沿著曲面或法向於曲面進行位移動作。

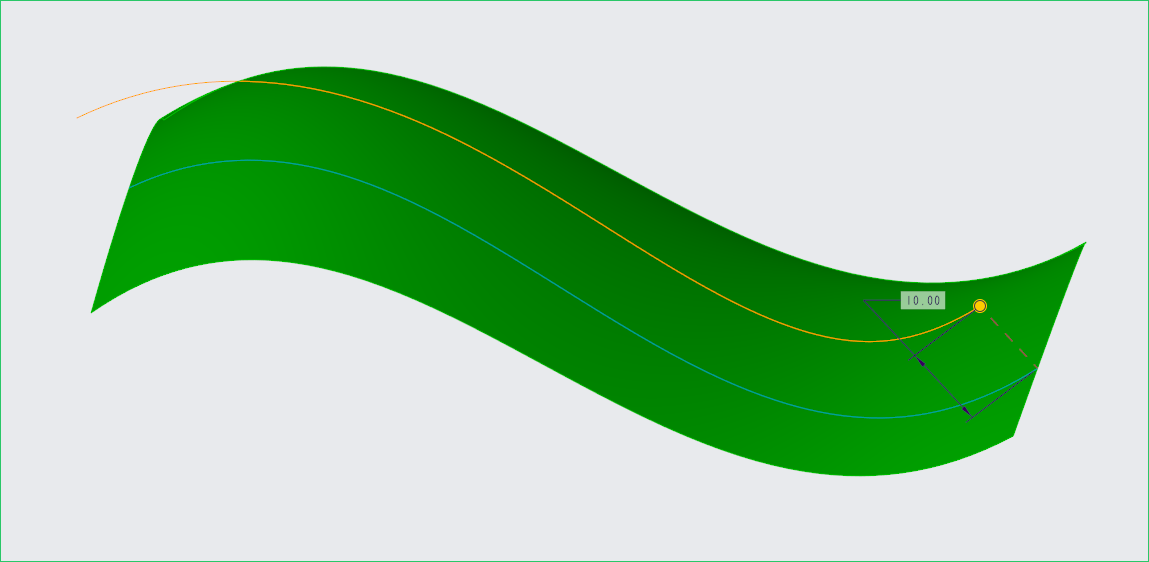

沿著面位移曲線

曲線的參照可以是：曲線或曲面邊

定義位移值可使用：距離、距離類型及位置。

法相於曲面位移曲線

原始的參照必須為曲線、指定比例或基準圖形。

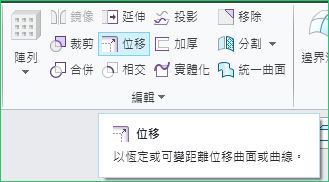

建立沿邊位移，點選位移。

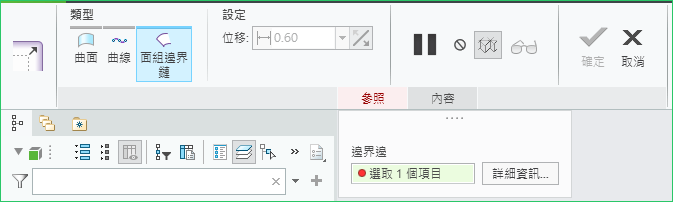

如果一開始有選取曲面邊面板會自動切換至面組邊界鏈，如果一開始直接點選位移，需要手動切換至面組邊界鏈。

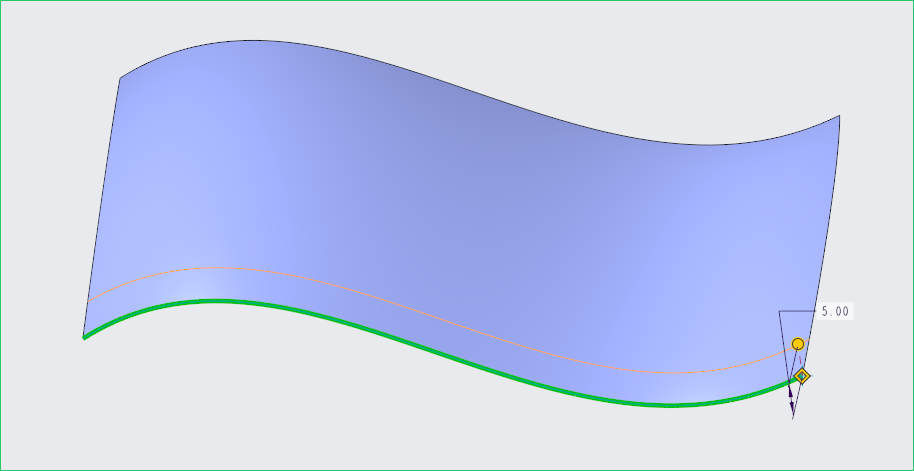

選取曲面邊

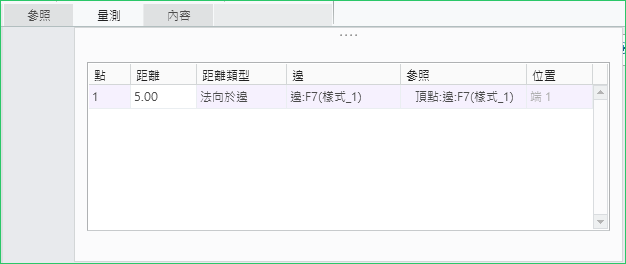

開啟量測面板，距離類型可以選擇法向於邊或沿邊來定義距離。

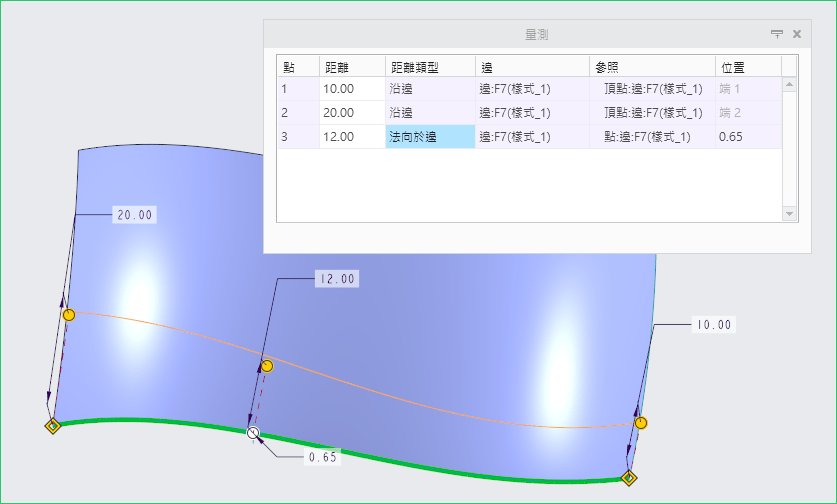

可以在量測內新增數個要位移值的距離，直接在面板內右鍵新增。

內部因無邊可沿，所以只有法向於邊。

建立法向於曲面的位移曲線

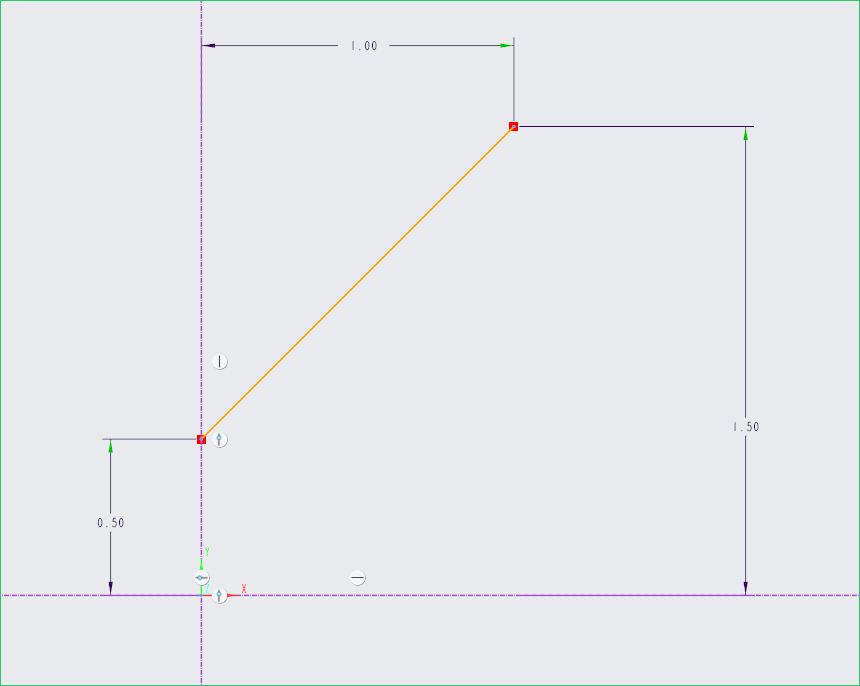

因為後面會使用基準圖形來搭配位移的比例，所以先製作一個圖形出來。

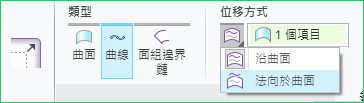

將上一個位移出來的曲線做法向於曲面的位移曲線，將面板切換到法向於曲面。

原有的位移樣貌

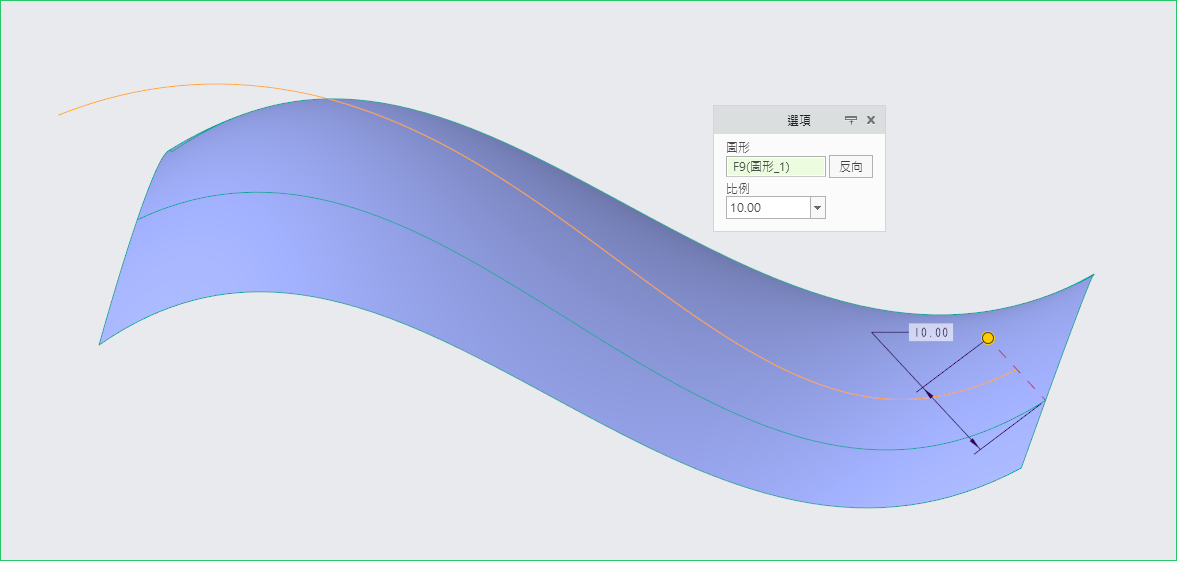

點開選項在圖形中加入準備好的圖形比例。
如果需要反轉比例的方向可以點選反向。
