02-7 Creo 建立穿過點陣列的曲線

建立曲線-穿過點的曲線

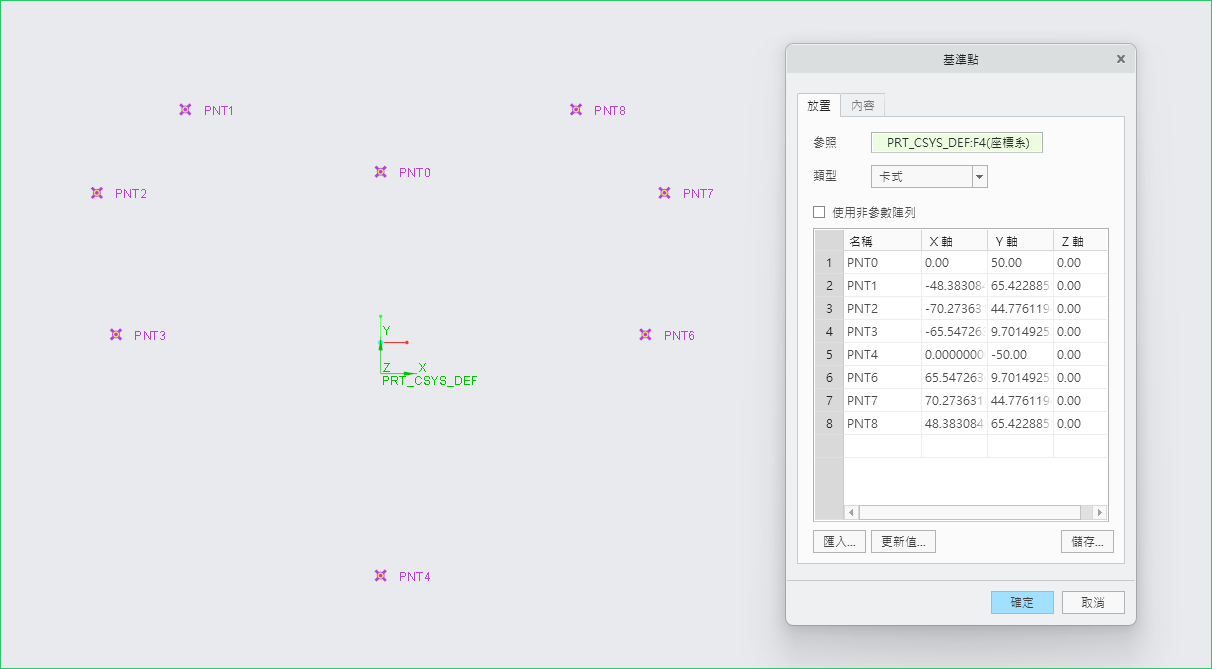

選取的目標是一個基準點特徵，該特徵點位來自於點陣列產生的多個點位。

當建立曲線時可以選取該點特徵，將會順序串接所有的點。

注意：點陣列中段上下位置不要將點有重複一樣的位置，避免串接失敗。

同一個特徵內除了可以一次性選取點陣列外，還能再增加其他的單點新增進來。

此範例想做一個愛心符號，原先的點陣列其實少一個點回到起始位置，當然您可以回到基準點特徵新增最後一個點位回到起始位置做一個封閉曲線，如果沒有可以直接在曲線新增點來增加。

曲線連接的方式預設為雲規線，可另外切換成直線。直線與直線交接處也能新增半徑，半徑可是單一半徑或多個不同尺寸的半徑。
