02-6 Creo 建立穿過點的曲線

建立曲線

可透過一系列的基準點、幾何邊及曲線的頂點來建立曲線，在每一個點到點的位置都可以設定為雲規線或是直線的型態。

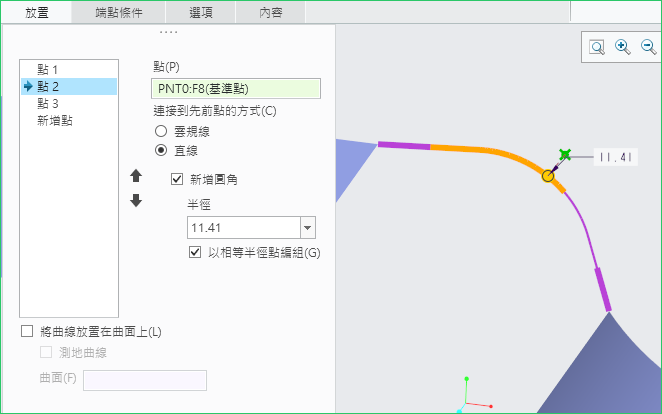

直線的型態中又可以另外設定是否每個點位要R角值，可分別定義或是以相等半徑點編組來達到單一Ｒ角值控制多個半徑。

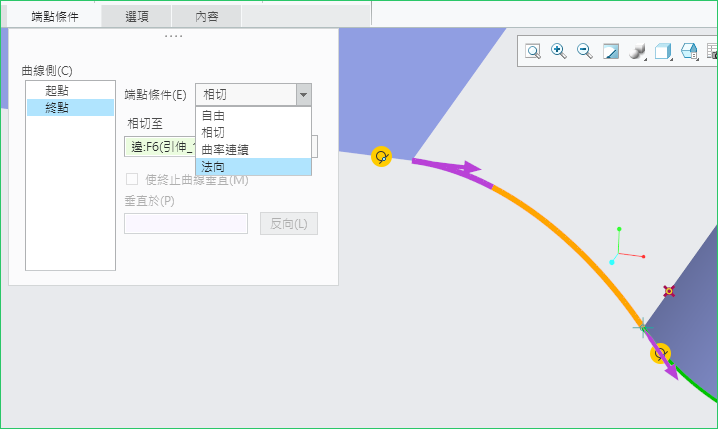

定義兩端點的相切條件有自由、相切G1、曲率連續G2及法向來定義對手連接的設定。可經由面板上的端點條件來進行設置，或是從圖形中點位上右鍵壓住進行選取，例如相切條件後，再選取要與哪條邊進行相切，最後方向的選擇，有時候預設會反向，需要自己手動反向切換一下。

在選項面板中可勾選扭曲曲線，可動態方式調整雲歸線的細緻品質。

調整曲線的方式可分為曲線多面體或雲歸線兩種方式。

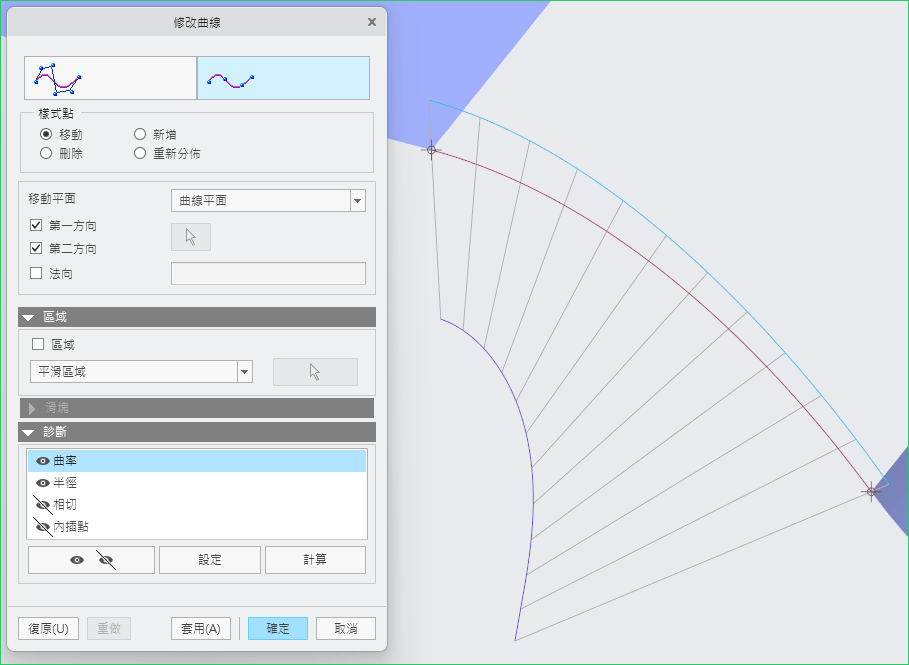

曲線多面體調整方式

移動平面可指定為曲線平面、已定義平面或視圖平面。

移動方式可直接在視圖上滑鼠拖曳或面板上滑塊拖曳及鍵入值來輸入移動位置。

診斷中建議可開啟曲率來做檢視，確保曲線的品質。

雲歸線調整方式

可移動、新增、刪除或重新分佈點，就像是操草繪中的雲歸線類似的手法。

在此方式中新增的點位謹在此內部作為可調整的點。

將曲線放置在曲面上

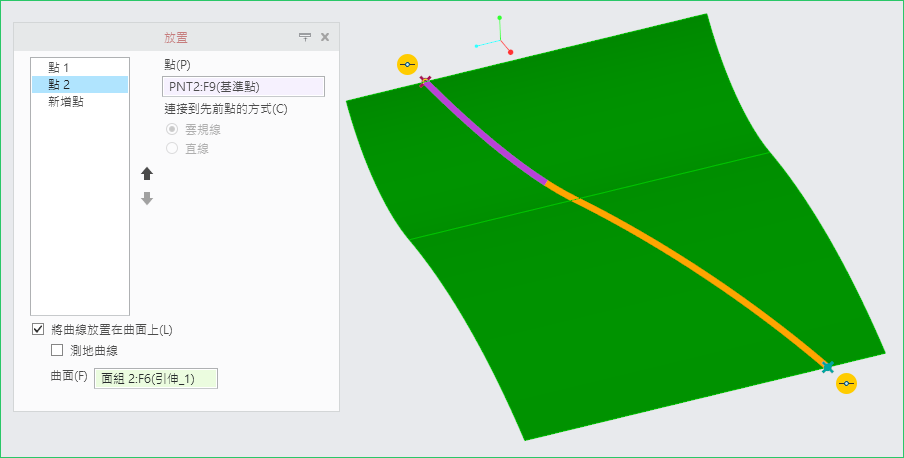

在曲面邊上可以先設置基準點，點選兩個基準點後勾選將曲線放置在曲面上，選取曲面要有技巧，右鍵循環方式選中你要的全部曲面，如果是分開的建議先選好要的曲面後複製貼上，他會是一整塊曲面可以選取。

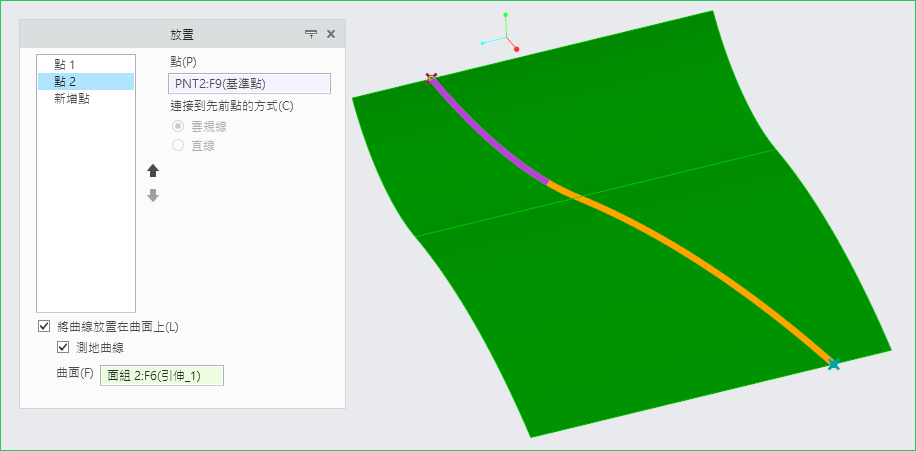

測地曲線沒記錯的話應該是Creo 8.0之後的版本，勾選後會自動找最短路徑的曲線放置在曲面上，上下圖有些許的不同。另外還可以繞過障礙位置找最短路徑。

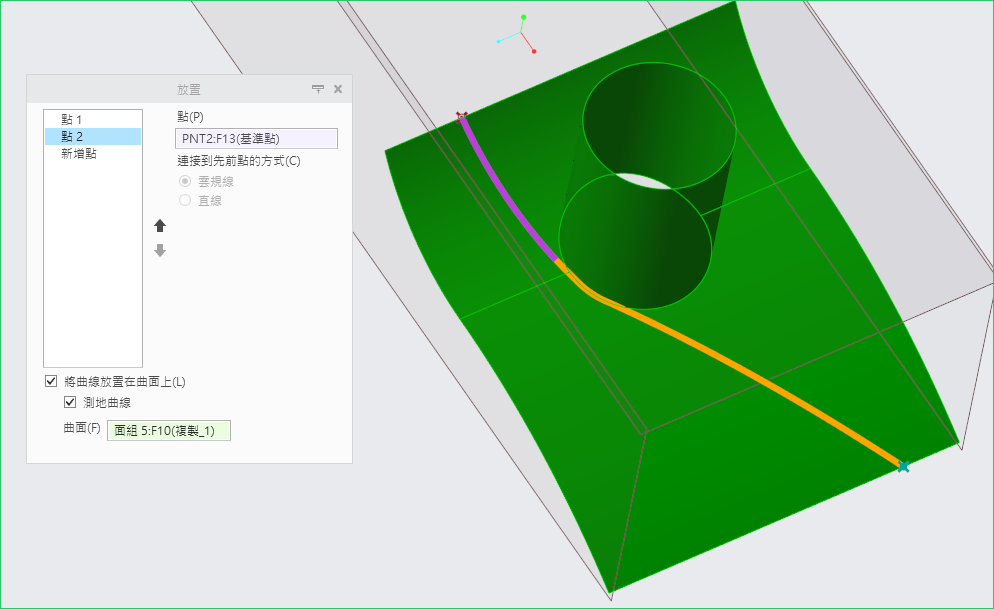

另外還可以繞過障礙位置找最短路徑。
