02-3 Creo 建立基準點

基準點在基本功能中造型設計是很重要的一環，打點拉線鋪面，點是最根本的基礎。

在建立基準點時可以將每一個點是一個特徵或將數個點是一個特徵。

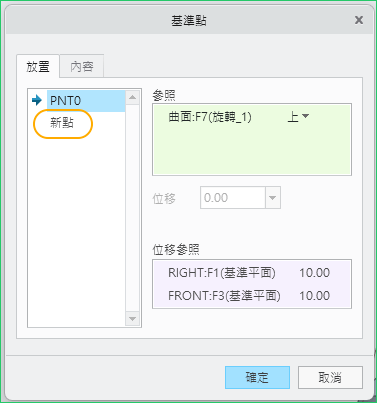

主要在於下圖中是否有新增點，如果您規劃的是數個基準點要在同一個特徵中修改而不分類的話，請用新增基準點在同一個特徵內。如果有規劃分類，請將分開建立個別特徵，以利規劃分類使用。

一幾何面上打點並與兩平面或基準面建立位移尺寸值

在一幾何面上點將平行位移一個尺寸值，另兩個尺寸值將選取另兩個平面作為參考。

基準點將建立在圓弧幾何面上，並抓取圓弧的中心作為基準點。

將基準點建立在基準軸上，尺寸位移植參考在某一平面上。

在幾何頂點上建立基準點。

選取一圓弧曲線基準點建立在圓弧中心上。

將基準點建立在一曲線鏈上，尺寸定位使用比率值，0~1視為一曲線長度。

將基準點建立在一曲線鏈上，尺寸定位使用實際值。

將基準點定位在一曲線鏈上，為移值使用一平面作為尺寸參考值。

在不同幾何相交處建立基準點，選定的幾何間不必實際相交，系統會自動推斷找出該相交處。

可以作為選取相交的物件

三個平面或曲面、兩條曲線、兩條邊、一條曲線與邊、兩個軸、曲線/邊/軸與曲面或平面等等可以產生交集的相交處都能建立基準點。

一幾何面與基準軸的相交處建立基準點

基準點定位在一幾何邊與基準平面的相交處。

基準點建立於三個平面的相交處。

選取三平面(非平行面)，基準點將落在相交處。

選取兩曲線基準點直接建立在相交處，若兩曲線有數個相交處可以點選下一個交集做選擇。

基準點建立在一曲線與平面相交處。
