Creo Q&A

指定局部區域標示剖面線

方法一：

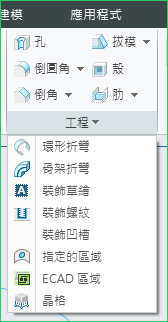

模型標籤 / 工程群組下拉 / 指定的區域

指定的區域可以指定現有幾何邊界及草繪邊界區域做為指定的區域範圍

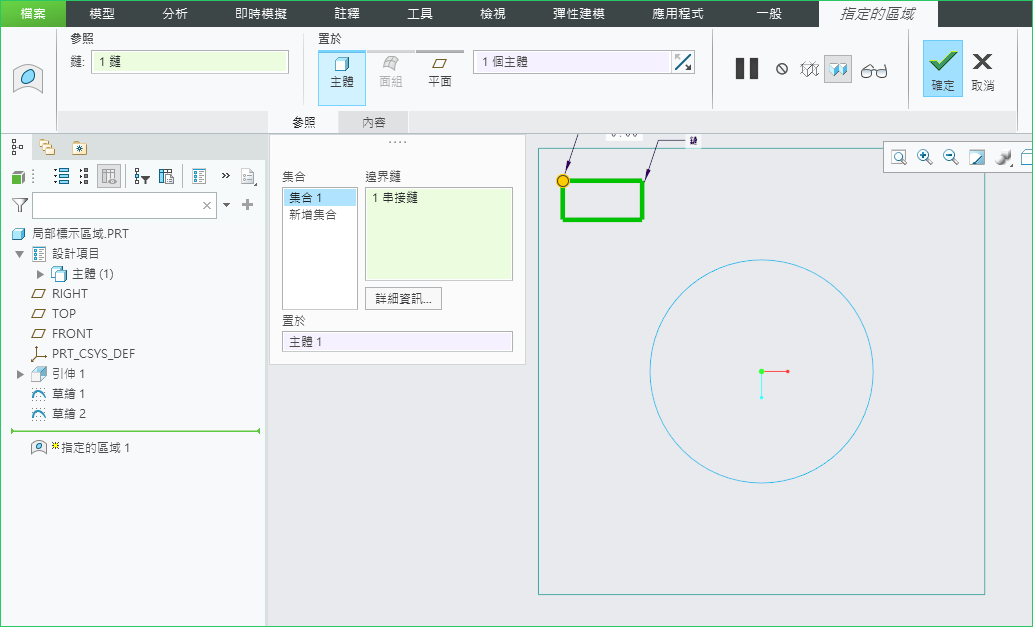

下圖選取一個草繪區域做為指定區域

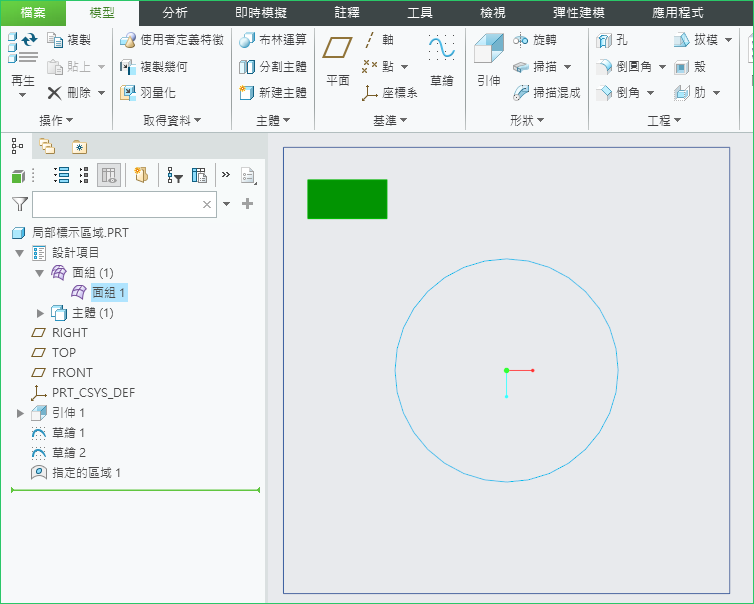

完成後該特徵為曲面型態

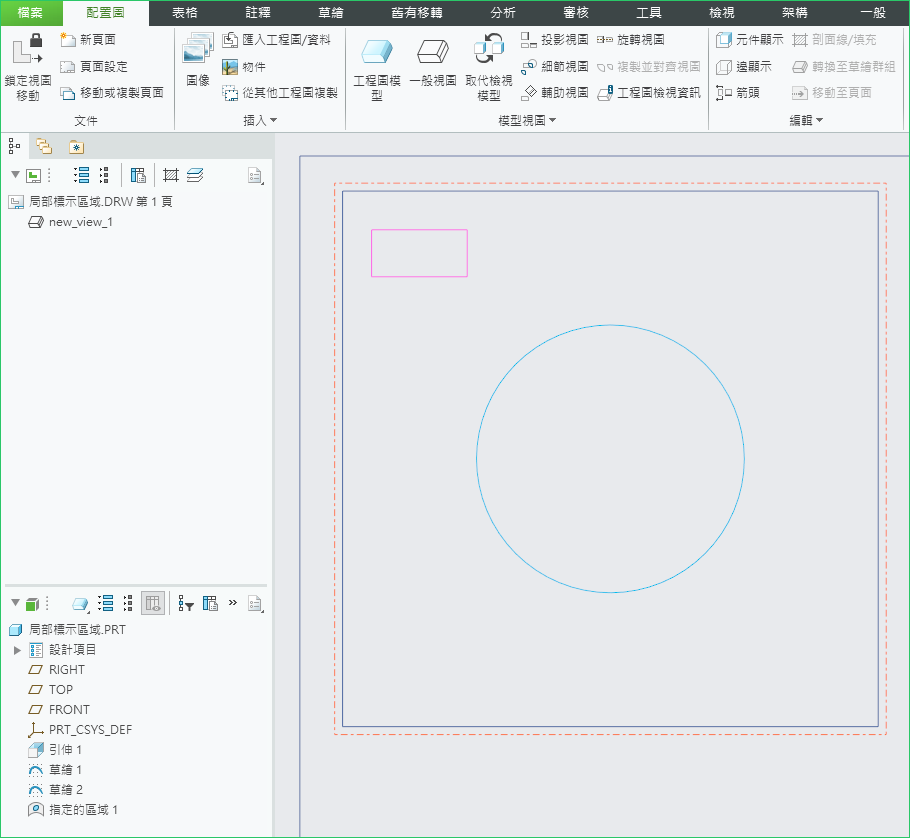

進入到工程圖

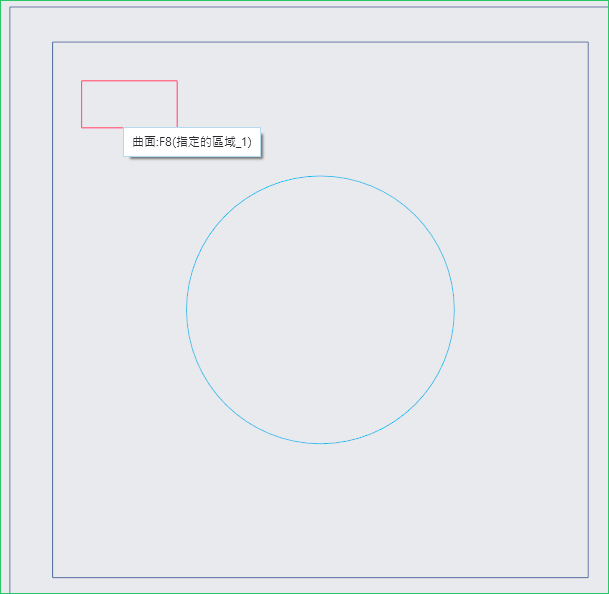

使用右鍵切換預選到指定的區域

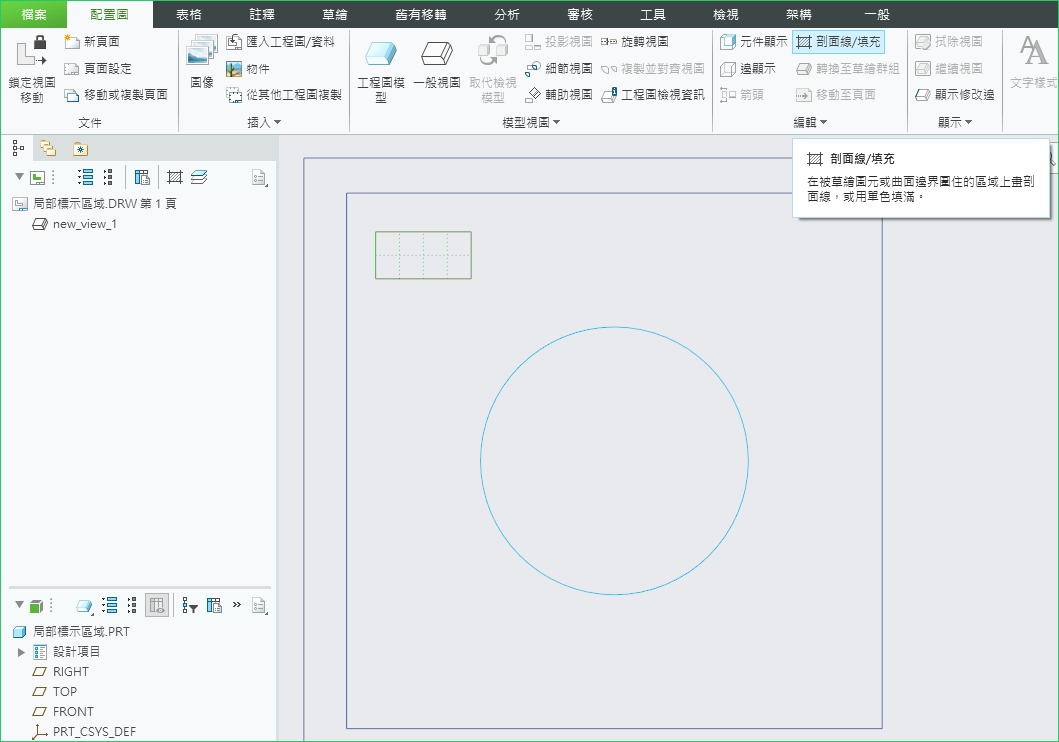

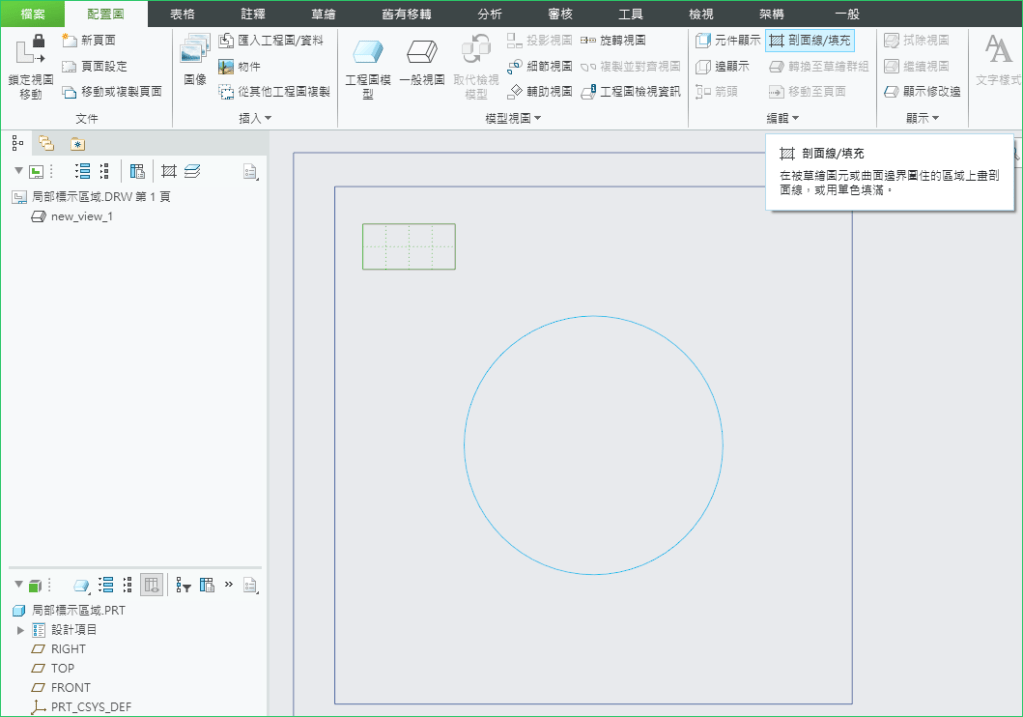

選取後剖面線/填充會亮顯

可自行命名剖面線名稱或預設即可

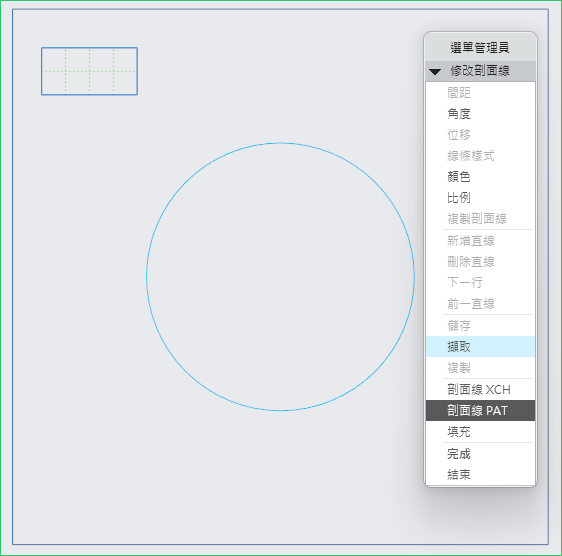

名稱完成後會跳出剖面線選單
可自行依照需求角度、顏色、比例或填充型態自行設定

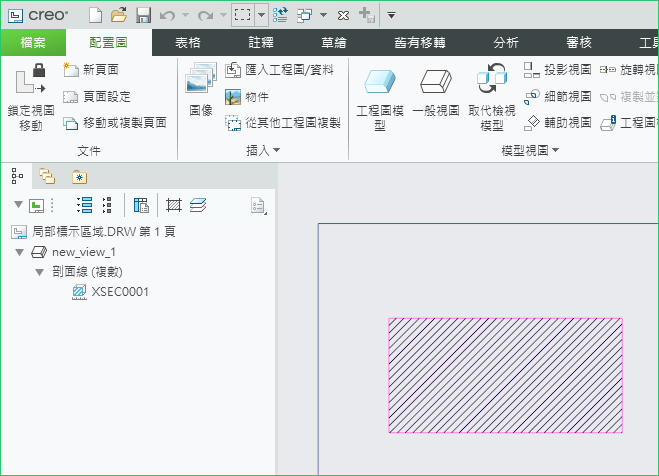

完成後若想修改，可到左側樹欄位找出該名稱的剖面線後進行再次編輯。

方法二：

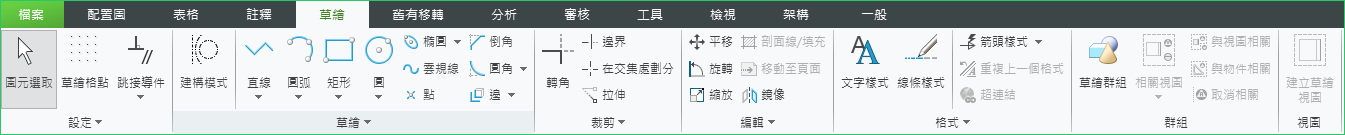

利用工程圖草繪功能進行繪製區塊並增加剖面線或填充。

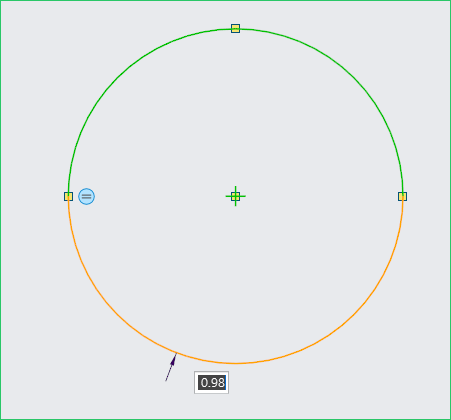

例如點選繪製圓

先描邊抓取基準

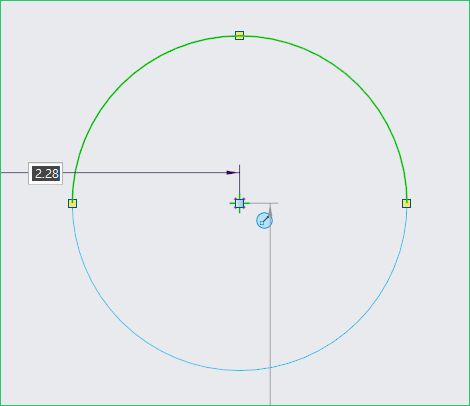

抓取圓心

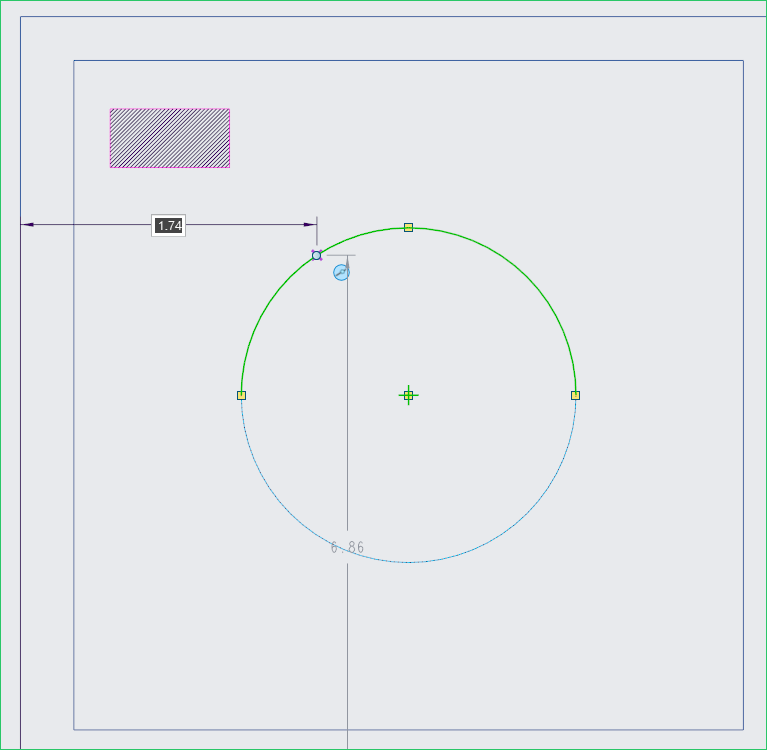

抓取草繪邊完成

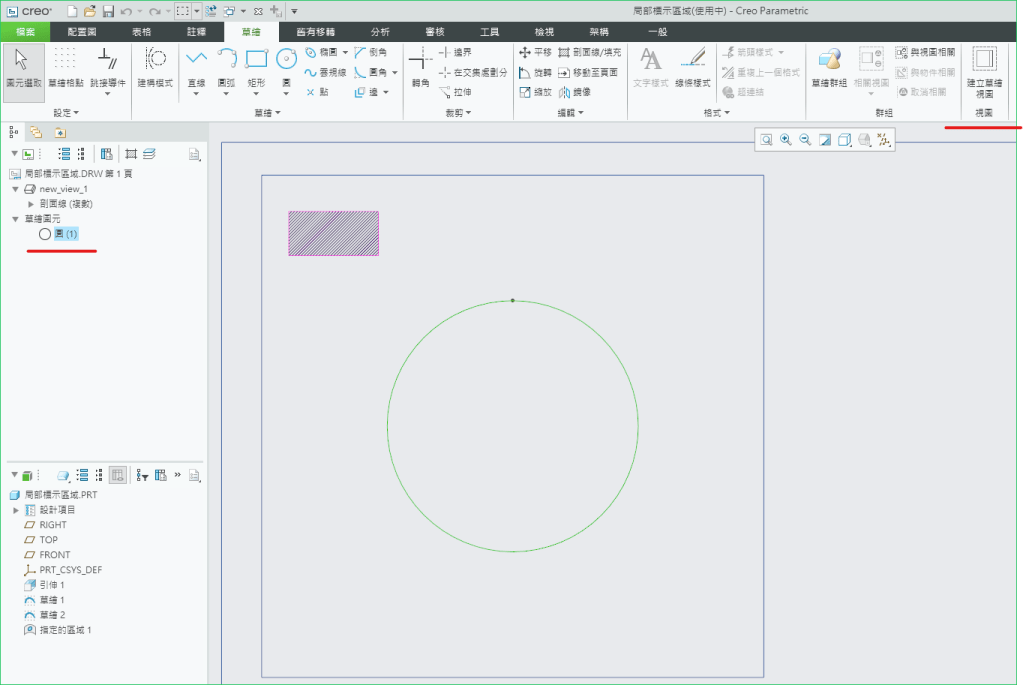

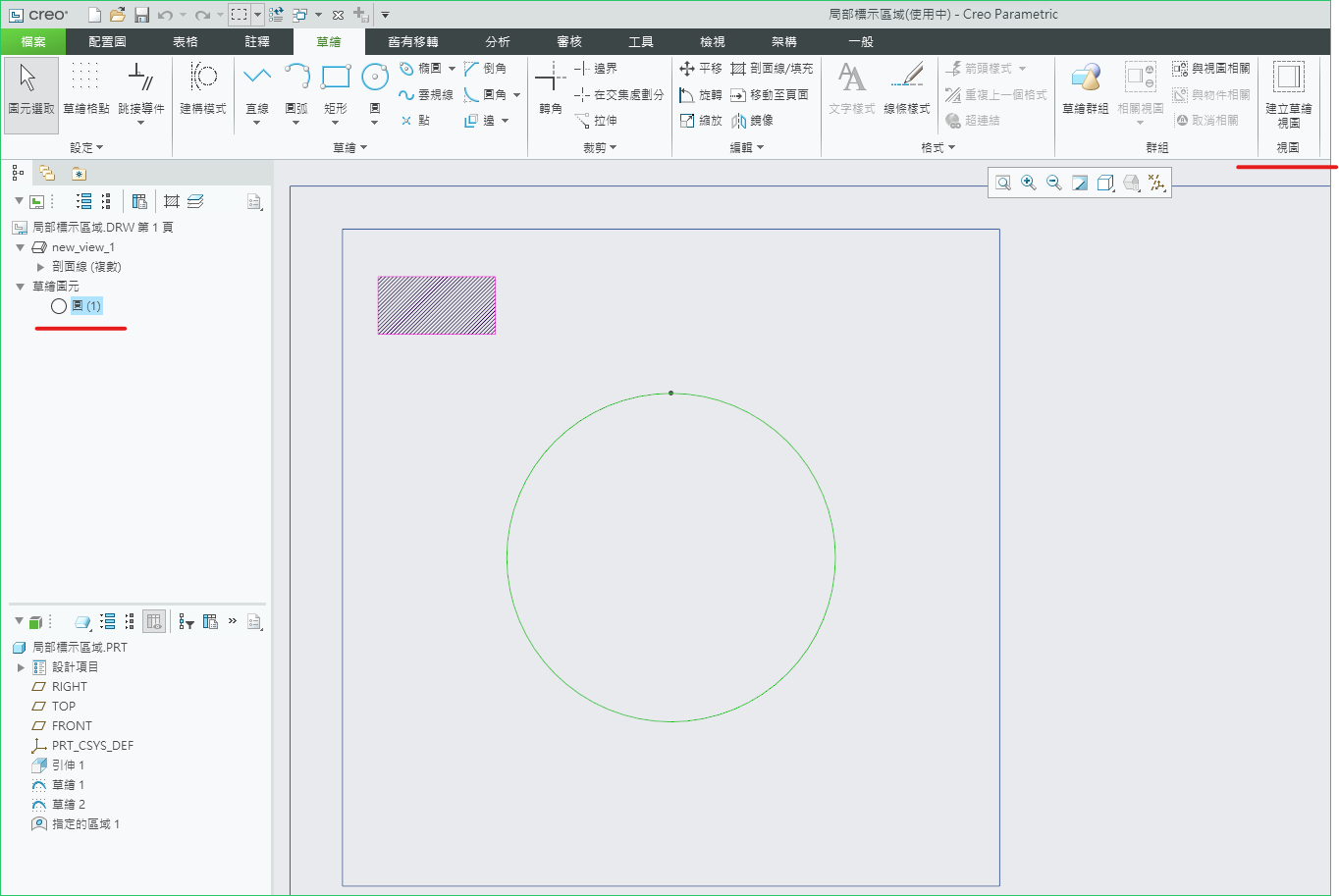

左側樹欄選取圓可以建立草繪視圖關係，此步驟可以將草繪與視圖綁定關係移動。

綁定後會歸屬在視圖的階層下。

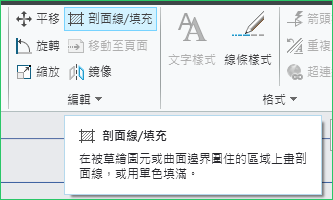

再次選取圓可在編輯區中的剖面線/填充進行增加剖面線。

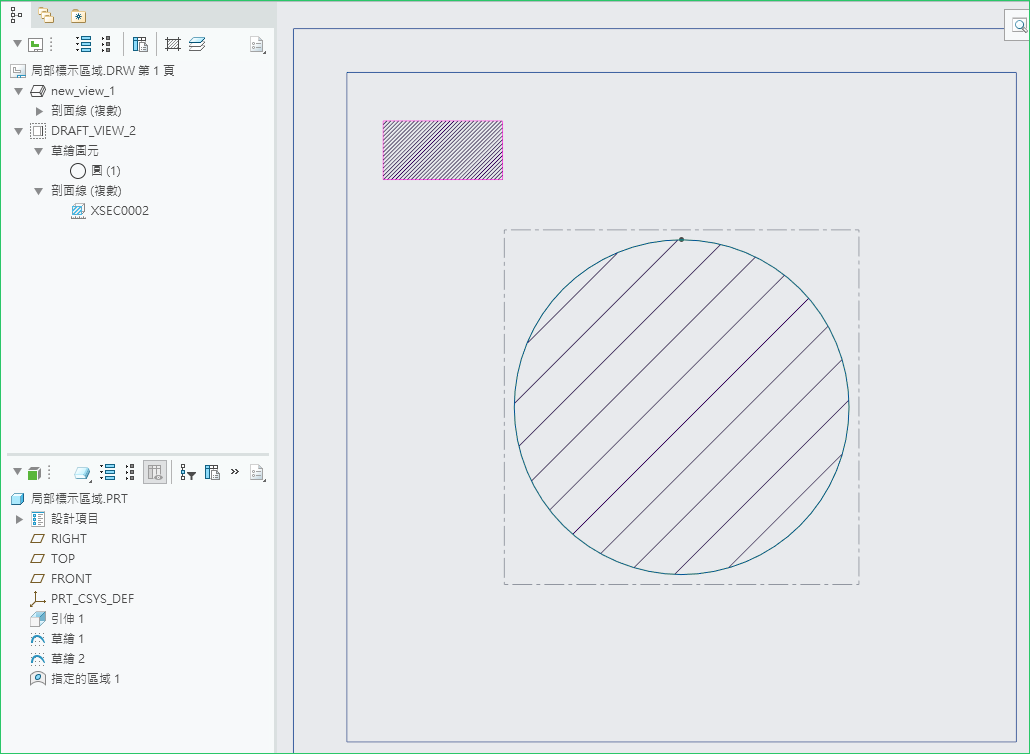

同樣想再次編輯可在左側樹欄階層中找到該剖面線再次進行編輯。
