Creo 3.0 孔表位導線

遇到孔位相近的註記可能會混淆註記指向的正確性

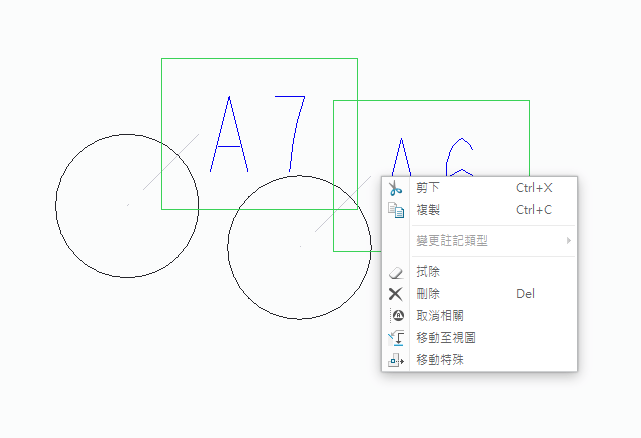

此時可以針對要修改的註記選起來

右鍵可見到 ”變更註記類型“ 並選取例如導線方式

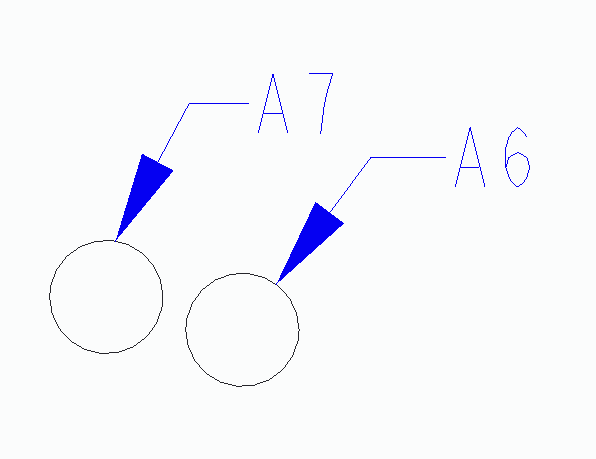

接者選取孔的幾何來放置註記即可。

注意：此功能無法同時複選，不然變更註記會無法使用。
