Creo FreeStyle 造型應用

如何在一個主體造型像畫出特殊的造型細節

一般ID設計師為了講求速度以及工具的方便性

可能會採用非CAD軟體工具來進行外觀造型設計

設計完後再交由機構工程師來設計機構部分

但在這之間產生的檔案格式問題其實非常惱人費時

如果直接使用Creo Freestyle工具

其實是可以很快的把外觀設計出來

而且工具的使用模式也很接近非CAD軟體的操作

這邊有一個例子 如何運用FreeStyle來完成造型設計

sea-case-2

在這個例子主要分成三個部分

第一: 主體外型的設計

第二: 細節造型的設計

第三: 圓角設計

FreeStyle 是 PRT檔中的一個特徵

所以一個零件檔案可以有一個FreeStyle來當作造型

也可以由很多FreeStyle 特徵來組成一個完整的造型

這個例子如果一開始只用一個FreeStyle來製作會給自己找麻煩

所以一開始 可以先製作出一個主體的外型 如下圖:

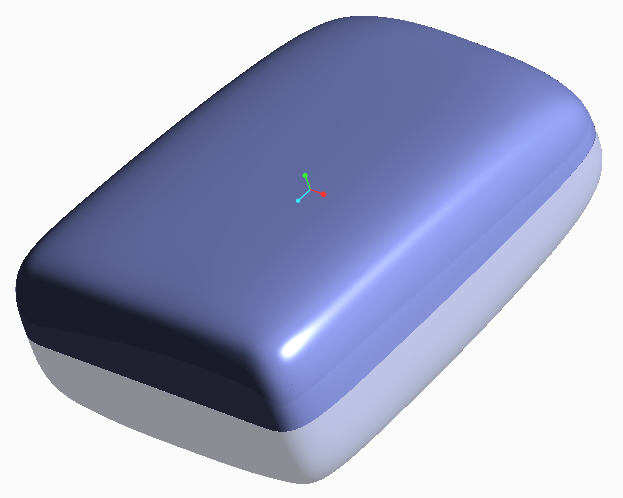

2012-12-22 下午 02-04-18

千萬不要想著一次做出來 適度的分不同特徵做有時候是很快的

接著 再把不同的細節分不同特徵做上去

2012-12-22 下午 02-07-21

接著可以透過實體化的方式先將曲面實體化

兩個曲面間銳角部分再用倒圓角特徵製作

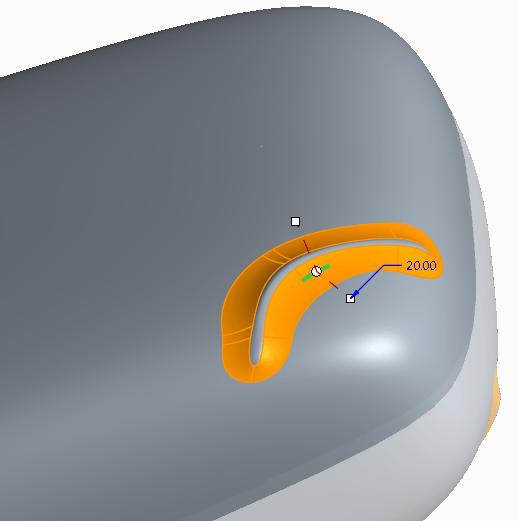

2012-12-22 下午 02-09-53

重複這樣的動作可以很快的完成特殊造型 來進行ID提案

同時檔案也可以進行機構的製作

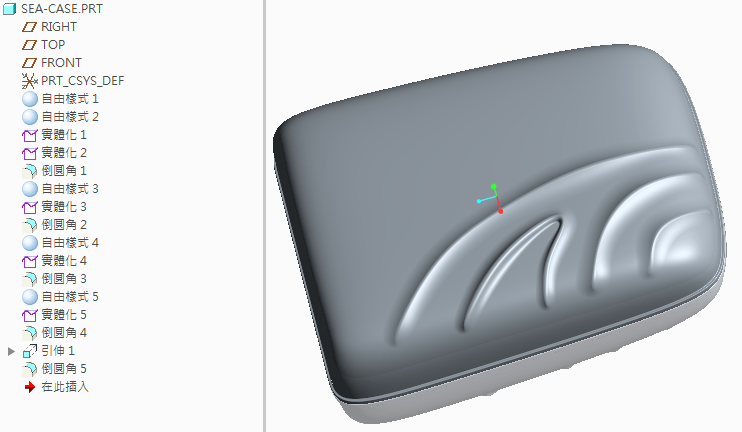

2012-12-22 下午 02-14-10 sea-case-2
